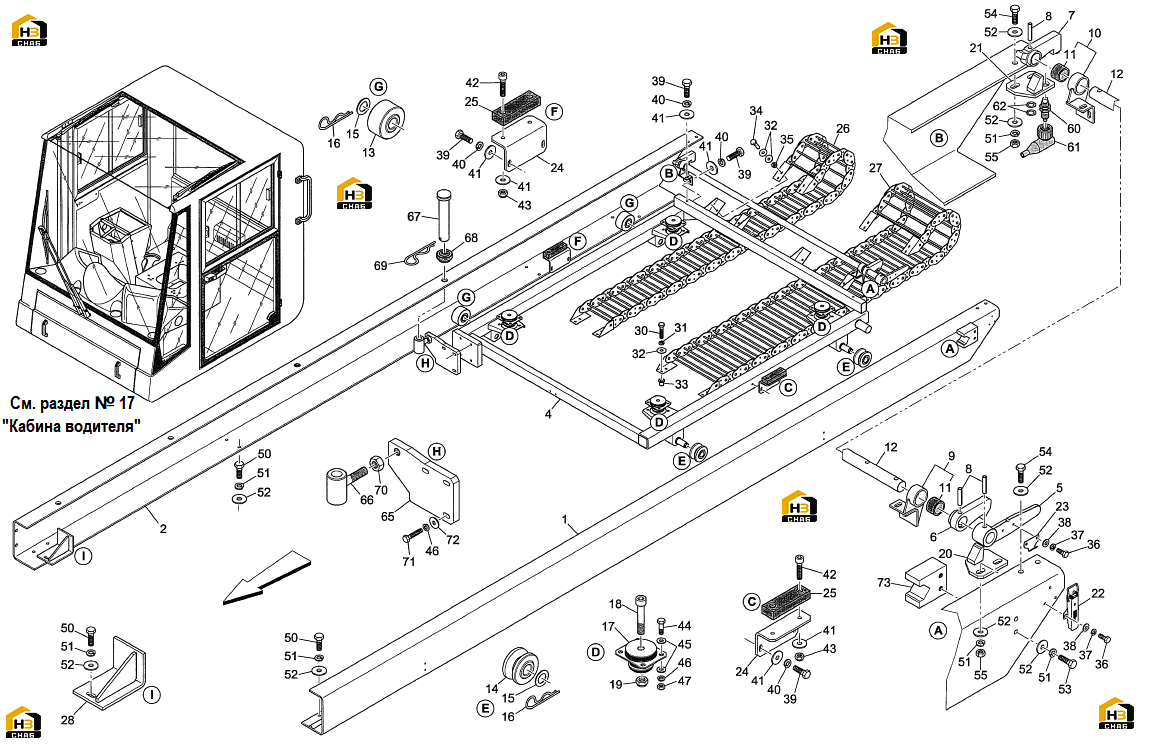

34. установка и перемещение кабины (ручной режим)
← 33. обивка нижняя кабины водителя (крепежные средства)
35. установка и перемещение кабины (гидравлическое управление) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:11
Каталожный номер:573865
Комплект:2
Примечание:D.40xD.31 Lg.25
№ на схеме:19
Каталожный номер:00610
Комплект:4
Примечание:M16x2
№ на схеме:35
Каталожный номер:00600
Комплект:8
Примечание:M5x0,8
№ на схеме:39
Каталожный номер:00098
Комплект:10
Примечание:M8x1,25x25
№ на схеме:41
Каталожный номер:00733
Комплект:14
Примечание:D.8xD.24
№ на схеме:42
Каталожный номер:200134
Комплект:4
Примечание:M8x1,25x35
№ на схеме:43
Каталожный номер:00602
Комплект:4
Примечание:M8x1,25
№ на схеме:44
Каталожный номер:00187
Комплект:16
Примечание:M10x1,5x30
№ на схеме:50
Каталожный номер:00482
Комплект:25
Примечание:M12x1,75x35
№ на схеме:52
Каталожный номер:00807
Комплект:30
Примечание:D.12xD.36
№ на схеме:53
Каталожный номер:200040
Комплект:1
Примечание:M12x1,75x45
№ на схеме:54
Каталожный номер:00047
Комплект:4
Примечание:M12x1,75x40
№ на схеме:71
Каталожный номер:200265
Комплект:3
Примечание:M10x1,5x50
№ на схеме:72
Каталожный номер:00815
Комплект:3
Примечание:D.10xD.30
