36. Гидросистема перемещения кабины (ричcтакеры F200 - F300 серии) (часть I)

36. Гидросистема перемещения кабины (ричcтакеры F200 - F300 серии) (часть I)

← 35. установка и перемещение кабины (гидравлическое управление) 37. Гидросистема перемещения кабины (ричcтакеры F200 - F300 серии) (часть II) →

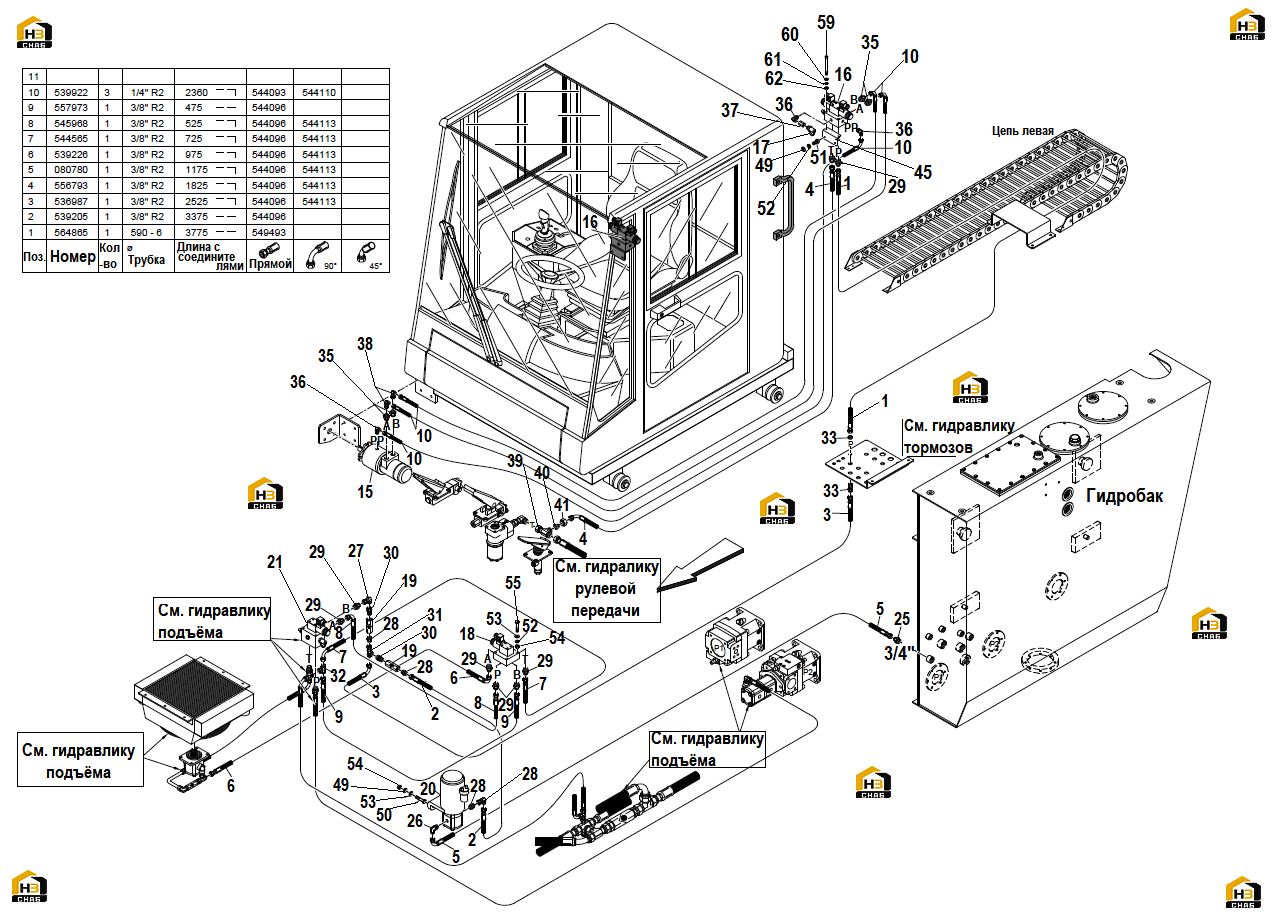

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Шланг гибкий
Каталожный номер:564865
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шланг гибкий
Каталожный номер:539205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Шланг гибкий
Каталожный номер:536987
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шланг гибкий
Каталожный номер:556793
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шланг гибкий
Каталожный номер:080780
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Шланг гибкий
Каталожный номер:539226
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Шланг гибкий
Каталожный номер:544565
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Шланг гибкий
Каталожный номер:545968
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Шланг гибкий
Каталожный номер:557973
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Шланг гибкий
Каталожный номер:539922
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Мотор гидравлический
Каталожный номер:550243
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Клапан электромагнитный
Каталожный номер:538907
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Датчик давления
Каталожный номер:101163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Клапан электромагнитный
Каталожный номер:101209
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Клапан обратный
Каталожный номер:552462
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Электронасос
Каталожный номер:581516
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Клапан
Каталожный номер:101183
Комплект:/
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Штуцер
Каталожный номер:101179
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Штуцер 90°
Каталожный номер:101206
Комплект:1
Примечание:90°
0 ₽
шт
№ на схеме:27
Наименование:Штуцер 90°
Каталожный номер:101729
Комплект:2
Примечание:90°
0 ₽
шт
№ на схеме:28
Наименование:Штуцер
Каталожный номер:101076
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Штуцер
Каталожный номер:101102
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Штуцер
Каталожный номер:101081
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Тройник
Каталожный номер:101162
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Тройник
Каталожный номер:101344
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Пластина проставочная
Каталожный номер:101144
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Штуцер
Каталожный номер:544864
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Штуцер 90°
Каталожный номер:101259
Комплект:3
Примечание:90°
0 ₽
шт
№ на схеме:37
Наименование:Удлинитель
Каталожный номер:538390
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Штуцер 90°
Каталожный номер:102398
Комплект:2
Примечание:90°
0 ₽
шт
№ на схеме:39
Наименование:Тройник
Каталожный номер:101342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Хомут
Каталожный номер:101092
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Гайка
Каталожный номер:101064
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Кронштейн
Каталожный номер:558449
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:Прокладка кольцевая (гладкая) D.8x24
Каталожный номер:00733
Комплект:4
Примечание:D.8x24
0 ₽
шт
№ на схеме:50
Наименование:Болт с шестигранной головкой M8x40
Каталожный номер:00020
Комплект:2
Примечание:M8x40
0 ₽
шт
№ на схеме:51
Наименование:Болт с шестигранной головкой M8x20
Каталожный номер:00468
Комплект:2
Примечание:M8x20
0 ₽
шт
№ на схеме:52
Наименование:Прокладка кольцевая D.8
Каталожный номер:00775
Комплект:6
Примечание:D.8
0 ₽
шт
№ на схеме:53
Наименование:Прокладка кольцевая (гладкая) D.8
Каталожный номер:00723
Комплект:6
Примечание:D.8
0 ₽
шт
№ на схеме:54
Наименование:Гайка самоконтрящаяся
Каталожный номер:00602
Комплект:6
Примечание:M8
0 ₽
шт
№ на схеме:55
Наименование:Болт с шестигранной головкой M8x40
Каталожный номер:00316
Комплект:4
Примечание:M8x60
0 ₽
шт
№ на схеме:59
Наименование:Болт M5x60
Каталожный номер:200158
Комплект:2
Примечание:M5x60
0 ₽
шт
№ на схеме:60
Наименование:Прокладка кольцевая (гладкая) D.5
Каталожный номер:00720
Комплект:2
Примечание:D.5
0 ₽
шт
№ на схеме:61
Наименование:Прокладка кольцевая D.5
Каталожный номер:00751
Комплект:2
Примечание:D.5
0 ₽
шт
№ на схеме:62
Наименование:Гайка M5
Каталожный номер:00500
Комплект:2
Примечание:M5
