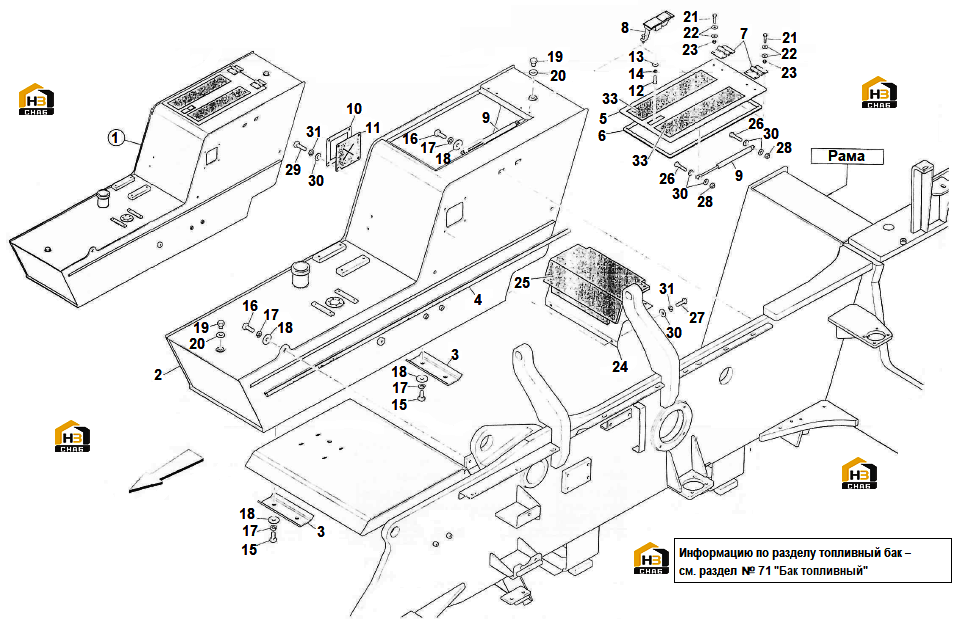

4. Борт боковой рамы (правый)

← 3. Борт боковой рамы (левый) 5. Капот двигателя и верхняя облицовка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:FLAT WASHER D.16

Каталожный номер:00731

Комплект:1

Примечание:D.16

№ на схеме:

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:1

Примечание:D.8

№ на схеме:

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:1

Примечание:D.5

№ на схеме:

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:1

Примечание:D.6

№ на схеме:

Наименование:SELF-LOCKING NUT M8x1,25

Каталожный номер:00602

Комплект:1

Примечание:M8x1,25

№ на схеме:

Наименование:SELF-LOCKING NUT M6x1

Каталожный номер:00601

Комплект:1

Примечание:M6x1

№ на схеме:

Наименование:SCREW M16x2x40

Каталожный номер:00494

Комплект:1

Примечание:M16x2x40

№ на схеме:

Наименование:SCREW M8x1,25x35

Каталожный номер:00469

Комплект:1

Примечание:M8x1,25x35

№ на схеме:

Наименование:SCREW M8х1,25x20

Каталожный номер:00468

Комплект:1

Примечание:M8х1,25x20

№ на схеме:

Наименование:SCREW M8х1,25x12

Каталожный номер:00467

Комплект:1

Примечание:M8х1,25x12

№ на схеме:

Наименование:SCREW M6x1x25

Каталожный номер:00465

Комплект:1

Примечание:M6x1x25

№ на схеме:

Наименование:SPRING WASHER D.5

Каталожный номер:00751

Комплект:1

Примечание:D.5

№ на схеме:

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:1

Примечание:D.8

№ на схеме:

Наименование:FLAT WASHER

Каталожный номер:00789

Комплект:1

Примечание:

№ на схеме:

Наименование:SCREW

Каталожный номер:00425

Комплект:1

Примечание:

№ на схеме:

Наименование:GASKET

Каталожный номер:101609

Комплект:1

Примечание:

№ на схеме:

Наименование:PLUG

Каталожный номер:526077

Комплект:1

Примечание:

№ на схеме:

Наименование:ANTISLIP

Каталожный номер:533558

Комплект:1

Примечание:

№ на схеме:

Наименование:BUTTON SWITCH

Каталожный номер:563694

Комплект:1

Примечание:

№ на схеме:

Наименование:RUBBER PROTECTION

Каталожный номер:567423

Комплект:1

Примечание:

№ на схеме:

Наименование:SUPPORT

Каталожный номер:580047

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:588053

Комплект:1

Примечание:

№ на схеме:

Наименование:PROFILE

Каталожный номер:588055

Комплект:1

Примечание:

№ на схеме:

Наименование:CAPPING

Каталожный номер:588056

Комплект:1

Примечание:

№ на схеме:

Наименование:COVER

Каталожный номер:588307

Комплект:1

Примечание:

№ на схеме:

Наименование:THERMIC INSULATOR

Каталожный номер:594403

Комплект:1

Примечание:

№ на схеме:

Наименование:SPRING WASHER D.16

Каталожный номер:00780

Комплект:1

Примечание:D.16

№ на схеме:

Наименование:SCREW M16x2x30

Каталожный номер:00338

Комплект:1

Примечание:M16x2x30

№ на схеме:1

Наименование:RIGHT BODY SIDE GROUP

Каталожный номер:585910

Комплект:1

Примечание:

№ на схеме:7

Наименование:HINGE DOOR

Каталожный номер:518678

Комплект:1

Примечание:

№ на схеме:9

Наименование:THRUST CYLINDER

Каталожный номер:531190

Комплект:1

Примечание:

№ на схеме:25

Наименование:SHEET COWLING

Каталожный номер:585955

Комплект:1

Примечание:
