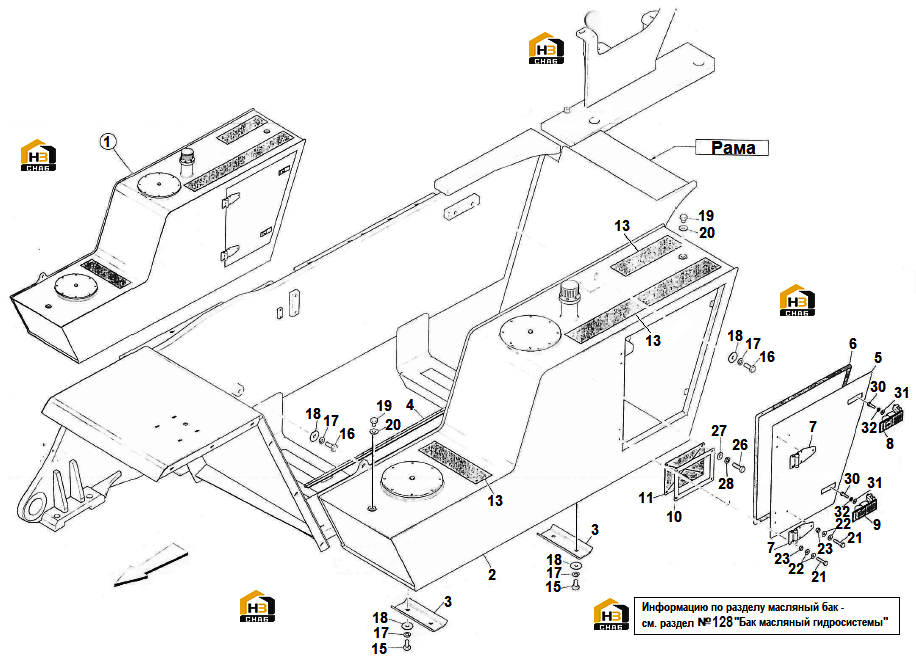

3. Борт боковой рамы (левый)

← 2. Крыло-брызговик передний 4. Борт боковой рамы (правый) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:SCREW M6x1x25

Каталожный номер:00465

Комплект:1

Примечание:M6x1x25

№ на схеме:

Наименование:SCREW M8x1,25x25

Каталожный номер:00098

Комплект:1

Примечание:M8x1,25x25

№ на схеме:

Наименование:SCREW M16x2x40

Каталожный номер:00494

Комплект:1

Примечание:M16x2x40

№ на схеме:

Наименование:SELF-LOCKING NUT M6x1

Каталожный номер:00601

Комплект:1

Примечание:M6x1

№ на схеме:

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:1

Примечание:D.6

№ на схеме:

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:1

Примечание:D.5

№ на схеме:

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:1

Примечание:D.8

№ на схеме:

Наименование:FLAT WASHER D.16

Каталожный номер:00731

Комплект:1

Примечание:D.16

№ на схеме:

Наименование:SPRING WASHER D.5

Каталожный номер:00751

Комплект:1

Примечание:D.5

№ на схеме:

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:1

Примечание:D.8

№ на схеме:

Наименование:FLAT WASHER

Каталожный номер:00789

Комплект:1

Примечание:

№ на схеме:

Наименование:SCREW

Каталожный номер:00425

Комплект:1

Примечание:

№ на схеме:

Наименование:GASKET

Каталожный номер:101609

Комплект:1

Примечание:

№ на схеме:

Наименование:PLUG

Каталожный номер:526077

Комплект:1

Примечание:

№ на схеме:

Наименование:BUTTON SWITCH

Каталожный номер:563694

Комплект:1

Примечание:

№ на схеме:

Наименование:RUBBER PROTECTION

Каталожный номер:567423

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:588054

Комплект:1

Примечание:

№ на схеме:

Наименование:RUBBER GASKET

Каталожный номер:591797

Комплект:1

Примечание:

№ на схеме:

Наименование:PLUG

Каталожный номер:591798

Комплект:1

Примечание:

№ на схеме:

Наименование:SPRING WASHER D.16

Каталожный номер:00780

Комплект:1

Примечание:D.16

№ на схеме:

Наименование:SCREW M16x2x30

Каталожный номер:00338

Комплект:1

Примечание:M16x2x30

№ на схеме:1

Наименование:LEFT BODY SIDE

Каталожный номер:585904

Комплект:1

Примечание:

№ на схеме:3

Наименование:SUPPORT

Каталожный номер:580047

Комплект:1

Примечание:

№ на схеме:5

Наименование:SIDE COVER

Каталожный номер:591799

Комплект:1

Примечание:

№ на схеме:7

Наименование:HINGE DOOR

Каталожный номер:554362

Комплект:1

Примечание:

№ на схеме:8

Наименование:PUSH BUTTON

Каталожный номер:543208

Комплект:1

Примечание:

№ на схеме:13

Наименование:ANTISLIP

Каталожный номер:533558

Комплект:1

Примечание:
