5. Капот двигателя и верхняя облицовка

← 4. Борт боковой рамы (правый) 6. Звукоизоляция капота двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

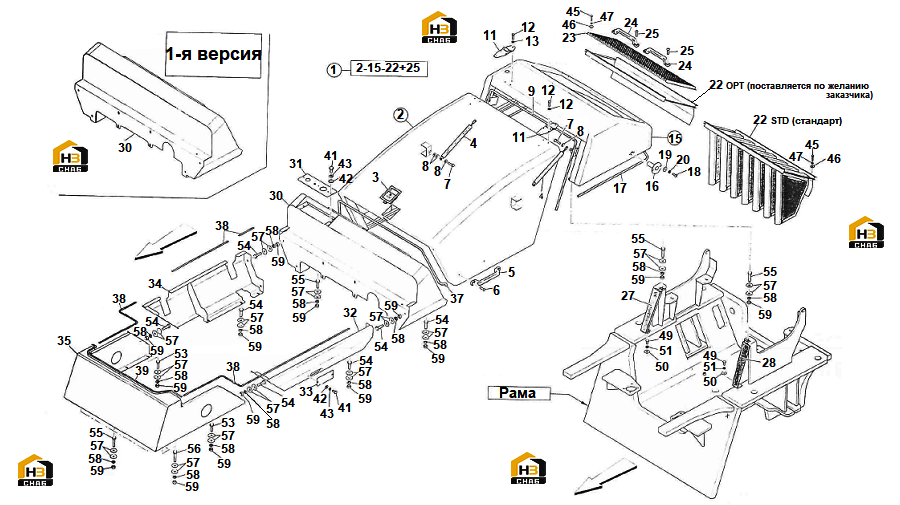

№ на схеме:

Наименование:SPARE PART

Каталожный номер:594434

Комплект:1

Примечание:

№ на схеме:

Наименование:SPARE PART

Каталожный номер:594433

Комплект:1

Примечание:

№ на схеме:

Наименование:R.H. LOWER SIDE HOOK

Каталожный номер:586017

Комплект:1

Примечание:

№ на схеме:

Наименование:L.H. LOWER SIDE HOOK

Каталожный номер:586012

Комплект:1

Примечание:

№ на схеме:

Наименование:LOWER FRONT HOOK

Каталожный номер:585970

Комплект:1

Примечание:

№ на схеме:1

Наименование:ENGINE HOOD ASSY

Каталожный номер:592807

Комплект:1

Примечание:ОРТ (поставляется по желанию заказчика)

№ на схеме:1

Наименование:ENGINE HOOD ASSY

Каталожный номер:588290

Комплект:1

Примечание:STD (стандарт)

№ на схеме:2

Наименование:INNER HOOD ASSY

Каталожный номер:592805

Комплект:1

Примечание:Включая 3 по 9 позиции

№ на схеме:3

Наименование:HOOK

Каталожный номер:594424

Комплект:1

Примечание:

№ на схеме:4

Наименование:THRUST CYLINDER

Каталожный номер:566721

Комплект:2

Примечание:

№ на схеме:5

Наименование:HANDLE

Каталожный номер:566720

Комплект:2

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:200314

Комплект:4

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:00020

Комплект:4

Примечание:

№ на схеме:8

Наименование:FLAT WASHER

Каталожный номер:00723

Комплект:8

Примечание:

№ на схеме:9

Наименование:GASKET

Каталожный номер:594426

Комплект:2

Примечание:

№ на схеме:11

Наименование:HINGE

Каталожный номер:566718

Комплект:2

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:00152

Комплект:12

Примечание:

№ на схеме:13

Наименование:SPRING WASHER

Каталожный номер:00774

Комплект:12

Примечание:

№ на схеме:15

Наименование:FIXED HOOD ASSY

Каталожный номер:592804

Комплект:1

Примечание:Включая 16 по 20 позиции

№ на схеме:16

Наименование:PIN

Каталожный номер:594427

Комплект:2

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:594428

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:200314

Комплект:2

Примечание:

№ на схеме:19

Наименование:FLAT WASHER

Каталожный номер:00735

Комплект:2

Примечание:

№ на схеме:20

Наименование:SPRING WASHER

Каталожный номер:00774

Комплект:2

Примечание:

№ на схеме:22

Наименование:HOOK FIXED HOOD

Каталожный номер:592808

Комплект:1

Примечание:ОРТ (поставляется по желанию заказчика)

№ на схеме:22

Наименование:INSULATOR GRID ASSY

Каталожный номер:592806

Комплект:1

Примечание:STD (стандарт)

№ на схеме:23

Наименование:PROTECTION GRID

Каталожный номер:594429

Комплект:1

Примечание:

№ на схеме:24

Наименование:HANDLE

Каталожный номер:594430

Комплект:2

Примечание:

№ на схеме:25

Наименование:SCREW

Каталожный номер:200314

Комплект:4

Примечание:

№ на схеме:27

Наименование:SUPPORT R.H. BRACKET

Каталожный номер:589079

Комплект:1

Примечание:

№ на схеме:28

Наименование:SUPPORT L.H. BRAKET

Каталожный номер:589080

Комплект:1

Примечание:

№ на схеме:30

Наименование:CENTRAL HOOD

Каталожный номер:585989

Комплект:1

Примечание:Только для F10 S/N 000 - F12 S/N 000 и 001

№ на схеме:30

Наименование:CENTRAL HOOD

Каталожный номер:592780

Комплект:1

Примечание:

№ на схеме:37

Наименование:GASKET

Каталожный номер:102423

Комплект:1

Примечание:

№ на схеме:38

Наименование:GASKET

Каталожный номер:546128

Комплект:1

Примечание:

№ на схеме:45

Наименование:SCREW M10x1,5x30

Каталожный номер:00187

Комплект:1

Примечание:M10x1,5x30

№ на схеме:46

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:1

Примечание:M10x1,5

№ на схеме:47

Наименование:SPRING WASHER D.10

Каталожный номер:00776

Комплект:1

Примечание:D.10

№ на схеме:49

Наименование:SCREW M5x0,8x20

Каталожный номер:00462

Комплект:1

Примечание:M5x0,8x20

№ на схеме:50

Наименование:FLAT WASHER D.5

Каталожный номер:00720

Комплект:1

Примечание:D.5

№ на схеме:51

Наименование:SPRING WASHER D.5

Каталожный номер:00751

Комплект:1

Примечание:D.5

№ на схеме:53

Наименование:SCREW M10x1,5x35

Каталожный номер:00091

Комплект:1

Примечание:M10x1,5x35

№ на схеме:54

Наименование:SCREW M8x1,25x16

Каталожный номер:00094

Комплект:3

Примечание:M8x1,25x16

№ на схеме:55

Наименование:SCREW

Каталожный номер:00147

Комплект:1

Примечание:

№ на схеме:56

Наименование:SCREW M10x45

Каталожный номер:200474

Комплект:1

Примечание:M10x45

№ на схеме:57

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:10

Примечание:D.8

№ на схеме:58

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:1

Примечание:D.6

№ на схеме:59

Наименование:FLAT WASHER D.10xD.30

Каталожный номер:00815

Комплект:1

Примечание:D.10xD.30
