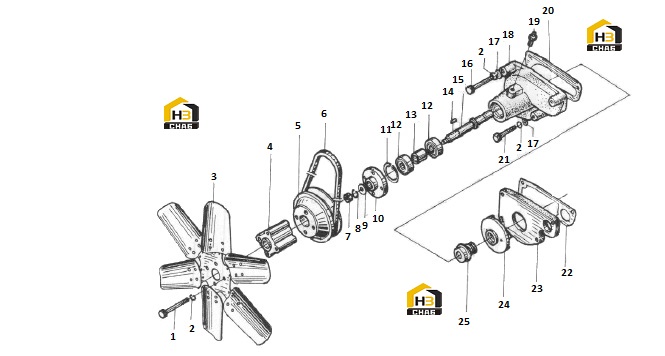

Система охлаждения, водяная помпа и вентилятор в сборе

← Насос масляный и маслопровод в сборе Система топливная в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Болт

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:М8х70

№ на схеме:2

Наименование:Пружинная шайба

Каталожный номер:GB/T93-1987

Комплект:4

Примечание:8

№ на схеме:3

Наименование:Вентилятор

Каталожный номер:490B-41100

Комплект:1

Примечание:

№ на схеме:4

Наименование:Прокладка

Каталожный номер:490B-41003-3

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шкив вентилятора

Каталожный номер:490B-41002

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ремень вентилятора

Каталожный номер:490B-41001

Комплект:1

Примечание:

№ на схеме:7

Наименование:Гайка

Каталожный номер:GB/T6178-2000

Комплект:1

Примечание:М10

№ на схеме:8

Наименование:Пружинная шайба

Каталожный номер:GB/T93-1987

Комплект:1

Примечание:10

№ на схеме:9

Наименование:Шайба

Каталожный номер:GB/T97*1-1985

Комплект:1

Примечание:10

№ на схеме:10

Наименование:Соединитель шкива вентилятора

Каталожный номер:490B-42001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Стопорное кольцо

Каталожный номер:490B-42011

Комплект:1

Примечание:40

№ на схеме:12

Наименование:Подшипник

Каталожный номер:GB/T278-1989

Комплект:2

Примечание:

№ на схеме:13

Наименование:Втулка

Каталожный номер:490B-42003

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ключ

Каталожный номер:GB/T1099-1989

Комплект:1

Примечание:5х19

№ на схеме:15

Наименование:Вал водяной помпы

Каталожный номер:490B-42002

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:GB/T5782-2000

Комплект:1

Примечание:М8х70

№ на схеме:17

Наименование:Шайба

Каталожный номер:GB/T97*1-1985

Комплект:4

Примечание:8

№ на схеме:18

Наименование:Корпус водяной помпы

Каталожный номер:490B-42004

Комплект:1

Примечание:

№ на схеме:19

Наименование:Масляная крышка

Каталожный номер:GB1152-1989

Комплект:1

Примечание:

№ на схеме:20

Наименование:Прокладка

Каталожный номер:490B-42005

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:GB/T5782-2000

Комплект:3

Примечание:М8х50

№ на схеме:22

Наименование:Прокладка

Каталожный номер:490B-42011

Комплект:1

Примечание:

№ на схеме:23

Наименование:Крепежная пластина

Каталожный номер:490B-42006

Комплект:1

Примечание:

№ на схеме:24

Наименование:Турбина водяной помпы

Каталожный номер:490B-42008

Комплект:1

Примечание:

№ на схеме:25

Наименование:Водостойкий уплотнитель

Каталожный номер:490B-42009

Комплект:1

Примечание:
