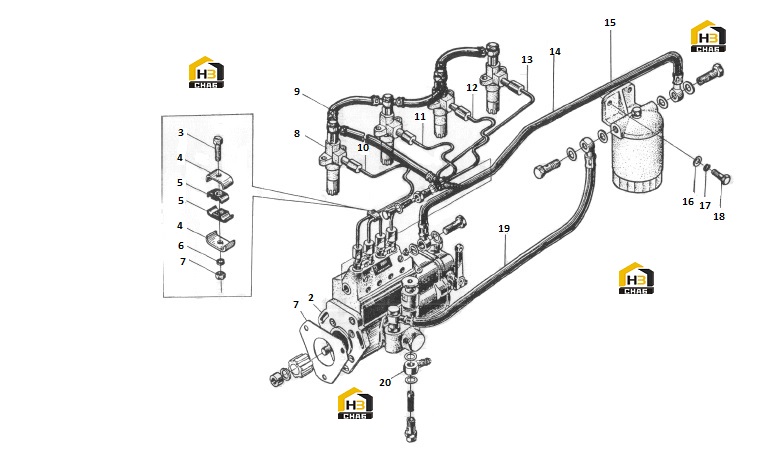

Система топливная в сборе

← Система охлаждения, водяная помпа и вентилятор в сборе Фильтр масляный, стартер и генератор в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Прокладка

Каталожный номер:490B-21002

Комплект:1

Примечание:

№ на схеме:2

Наименование:Топливный инжекторный насос

Каталожный номер:490B-21001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт

Каталожный номер:GB/T29*1-1988

Комплект:3

Примечание:М6х25

№ на схеме:4

Наименование:Держатель

Каталожный номер:490B-23501

Комплект:6

Примечание:

№ на схеме:5

Наименование:Резиновая прокладка

Каталожный номер:490B-23502

Комплект:6

Примечание:

№ на схеме:6

Наименование:Пружинная шайба

Каталожный номер:GB/T93-1987

Комплект:3

Примечание:6

№ на схеме:7

Наименование:Гайка

Каталожный номер:GB/T6172-2000

Комплект:3

Примечание:М6

№ на схеме:8

Наименование:Форсунка

Каталожный номер:490B-22000

Комплект:4

Примечание:

№ на схеме:9

Наименование:Выходная трубка форсунки

Каталожный номер:490B-25100-2

Комплект:1

Примечание:

№ на схеме:10

Наименование:Трубка ВД 1-го цилиндра

Каталожный номер:490B-23100

Комплект:1

Примечание:

№ на схеме:11

Наименование:Трубка ВД 2-го цилиндра

Каталожный номер:490B-23200

Комплект:1

Примечание:

№ на схеме:12

Наименование:Трубка ВД 3-го цилиндра

Каталожный номер:490B-23300

Комплект:1

Примечание:

№ на схеме:13

Наименование:Трубка ВД 4-го цилиндра

Каталожный номер:490B-23400

Комплект:1

Примечание:

№ на схеме:14

Наименование:Топливный трубопровод от топливного фильтра к инжекторному насосу

Каталожный номер:490B-25200

Комплект:1

Примечание:

№ на схеме:15

Наименование:Топливный фильтр

Каталожный номер:490B-24000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шайба

Каталожный номер:GB/T97*1-1985

Комплект:2

Примечание:8

№ на схеме:17

Наименование:Пружинная шайба

Каталожный номер:GB/T93-1987

Комплект:2

Примечание:8

№ на схеме:18

Наименование:Болт

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:М8х30

№ на схеме:19

Наименование:Топливный трубопровод от топливного насоса к инжекторному фильтру

Каталожный номер:490B-25300

Комплект:1

Примечание:

№ на схеме:20

Наименование:Коннектор трубопровода топливного насоса

Каталожный номер:490B-25401-4

Комплект:1

Примечание:
