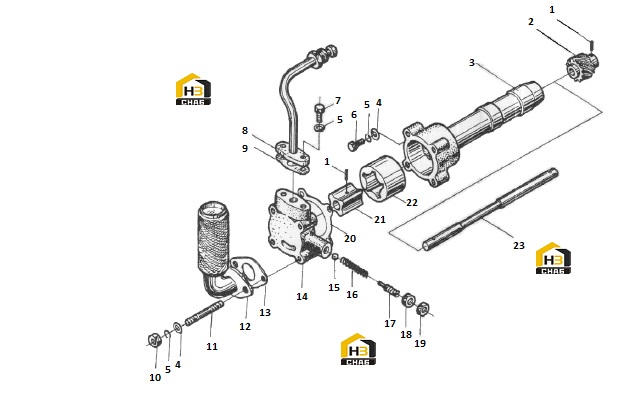

Насос масляный и маслопровод в сборе

← Крышка головки блока в сборе Система охлаждения, водяная помпа и вентилятор в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Штифт

Каталожный номер:490B-31203

Комплект:2

Примечание:

№ на схеме:2

Наименование:Ведущая шестерня масляного насоса

Каталожный номер:490B-31001

Комплект:1

Примечание:

№ на схеме:3

Наименование:Корпус масляного насоса

Каталожный номер:490B-31004

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шайба

Каталожный номер:GB/T97*1-1985

Комплект:5

Примечание:8

№ на схеме:5

Наименование:Пружинная шайба

Каталожный номер:GB/T93-1987

Комплект:5

Примечание:8

№ на схеме:6

Наименование:Болт

Каталожный номер:GB/T5783-2000

Комплект:1

Примечание:М8х30

№ на схеме:7

Наименование:Болт

Каталожный номер:GB/T5783-2000

Комплект:2

Примечание:М8х20

№ на схеме:8

Наименование:Маслопровод в сборе

Каталожный номер:490B-33000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Прокладка

Каталожный номер:490B-33005

Комплект:1

Примечание:

№ на схеме:10

Наименование:Гайка

Каталожный номер:GB/T6170-2000

Комплект:2

Примечание:М8

№ на схеме:11

Наименование:Стержень

Каталожный номер:GB/T5782-2000

Комплект:4

Примечание:М8

№ на схеме:12

Наименование:Сетчатый фильтр

Каталожный номер:490B-311002

Комплект:1

Примечание:

№ на схеме:13

Наименование:Прокладка масляного фильтра

Каталожный номер:490B-31006

Комплект:1

Примечание:

№ на схеме:14

Наименование:Крышка масляного насоса

Каталожный номер:490B-31005

Комплект:1

Примечание:

№ на схеме:15

Наименование:Стальной шарик

Каталожный номер:GB/T308-1989

Комплект:1

Примечание:10

№ на схеме:16

Наименование:Пружина

Каталожный номер:490B-31003

Комплект:1

Примечание:

№ на схеме:17

Наименование:Винт

Каталожный номер:490B-31002

Комплект:1

Примечание:

№ на схеме:18

Наименование:Гайка

Каталожный номер:GB/T6171-2000

Комплект:1

Примечание:М14х1.5

№ на схеме:19

Наименование:Гайка

Каталожный номер:GB/T6173-2000

Комплект:1

Примечание:М14х1.5

№ на схеме:20

Наименование:Прокладка крышки масляного насоса

Каталожный номер:490B-31007

Комплект:1

Примечание:

№ на схеме:21

Наименование:Внутренний ротор

Каталожный номер:490B-31202

Комплект:1

Примечание:

№ на схеме:22

Наименование:Внешний ротор

Каталожный номер:490B-31008

Комплект:1

Примечание:

№ на схеме:23

Наименование:Вал масляного насоса

Каталожный номер:490B-31201

Комплект:1

Примечание:
