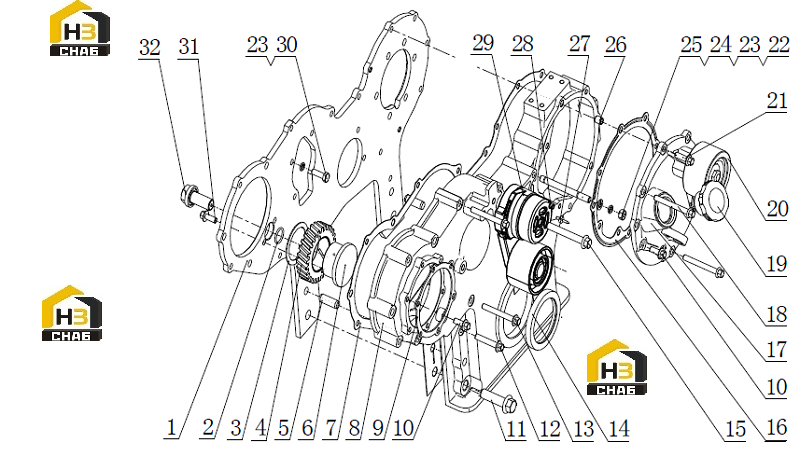

Детали корпуса редуктора

← Блок цилиндров в сборе Головка блока цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Timing gear housing cover

Каталожный номер:L64YB-1002203A

Комплект:-

Примечание:

№ на схеме:2

Наименование:O-ring 2.65X20

Каталожный номер:YC208-B02000F

Комплект:1

Примечание:

№ на схеме:3

Наименование:Idle gear wearing plate

Каталожный номер:231-1002087

Комплект:1

Примечание:

№ на схеме:4

Наименование:Idler gear parts, air compressor

Каталожный номер:A3000-1002041

Комплект:1

Примечание:

№ на схеме:5

Наименование:Straight pin 12X35

Каталожный номер:YC24-1235

Комплект:2

Примечание:

№ на схеме:6

Наименование:Air compressor idle gear seat

Каталожный номер:L3000-1002084A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gear housing cover board gasket

Каталожный номер:L6200-1002204

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gear housing

Каталожный номер:L3000-1002201E

Комплект:1

Примечание:

№ на схеме:9

Наименование:Front cover gasket, air compressor

Каталожный номер:L6200-1002243

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M8X20

Каталожный номер:Q1840820

Комплект:16

Примечание:

№ на схеме:11

Наименование:Bolt M14X50

Каталожный номер:Q1841450

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M8X645

Каталожный номер:Q1840845

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M8X65

Каталожный номер:Q1840865

Комплект:2

Примечание:

№ на схеме:14

Наименование:Oil seal 70X90

Каталожный номер:YC209-C070090PR

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil seal 70X90

Каталожный номер:YC209-070090FR

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M10X80

Каталожный номер:Q1841080TF2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gear cover gasket, fuel injection pump

Каталожный номер:L6300-1002206

Комплект:1

Примечание:

№ на схеме:17

Наименование:Gear cover plate, fuel injection pump

Каталожный номер:L62YS-1002205

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M8X70

Каталожный номер:Q1840870

Комплект:2

Примечание:

№ на схеме:19

Наименование:Oil filler cap assy.

Каталожный номер:150-1003040F

Комплект:1

Примечание:

№ на схеме:20

Наименование:Multi - ribbed belt idler wheel assembly

Каталожный номер:MS40D-1002460

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8X25

Каталожный номер:Q1840825

Комплект:2

Примечание:

№ на схеме:22

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:7

Примечание:

№ на схеме:24

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:2

Примечание:

№ на схеме:25

Наименование:Stub M8X85

Каталожный номер:Q1200885

Комплект:1

Примечание:

№ на схеме:26

Наименование:Locating sleeve, sensor bracket

Каталожный номер:J5600-3800302

Комплект:2

Примечание:

№ на схеме:27

Наименование:TDC pointer

Каталожный номер:D30-1002037

Комплект:1

Примечание:

№ на схеме:28

Наименование:Stub M8X80

Каталожный номер:Q1200880

Комплект:1

Примечание:

№ на схеме:29

Наименование:Tension pulley component

Каталожный номер:LMEMC-1002450SF1

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M8X25

Каталожный номер:Q1840825

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M8X20

Каталожный номер:Q1840820TF2

Комплект:2

Примечание:

№ на схеме:32

Наименование:Combined type seal gasket

Каталожный номер:YC150-14E

Комплект:3

Примечание:14

№ на схеме:32

Наименование:Idle gear seat bolt

Каталожный номер:A3000-1002085B

Комплект:1

Примечание:
