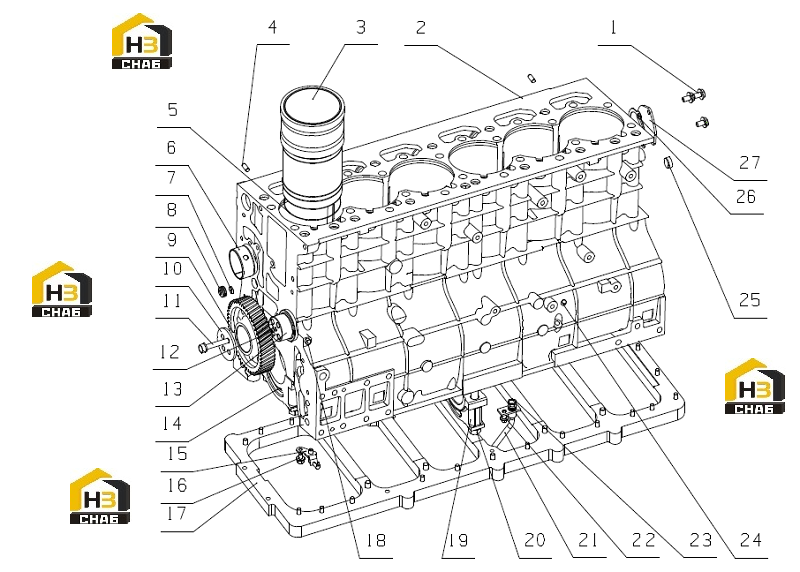

Блок цилиндров в сборе

← Крепление двигателя Детали корпуса редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8X16

Каталожный номер:Q1840816

Комплект:3

Примечание:

№ на схеме:2

Наименование:Cylinder block subassembly

Каталожный номер:L4700-1002114*

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder block

Каталожный номер:L4700-1002114C

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder liner

Каталожный номер:L3000-1002106E

Комплект:6

Примечание:

№ на схеме:4

Наименование:Cylindrical pin 8X20

Каталожный номер:YC24-0820

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cylinder liner water seal ring

Каталожный номер:L3000-1002063

Комплект:6

Примечание:

№ на схеме:6

Наименование:Camshaft bushing

Каталожный номер:L3000-1002011

Комплект:7

Примечание:

№ на схеме:7

Наименование:O-ring 2. 65X 16

Каталожный номер:YC208-B01600F

Комплект:1

Примечание:

№ на схеме:8

Наименование:Main oil gallery seal plug

Каталожный номер:6105Q-1002067

Комплект:1

Примечание:

№ на схеме:9

Наименование:Idle gear

Каталожный номер:L3000-1002051

Комплект:1

Примечание:

№ на схеме:10

Наименование:Timing idle gear retaining board

Каталожный номер:L3000-1002307

Комплект:1

Примечание:

№ на схеме:11

Наименование:Idle gear shaft bolt

Каталожный номер:L3000-1002304

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw plug

Каталожный номер:Q61508

Комплект:1

Примечание:M8X1

№ на схеме:13

Наименование:Idle gear shaft

Каталожный номер:L3000-1002306

Комплект:1

Примечание:

№ на схеме:14

Наименование:Main bearing cover

Каталожный номер:L3000-1002014

Комплект:6

Примечание:

№ на схеме:15

Наименование:Nozzle components

Каталожный номер:LNE00-1002740

Комплект:6

Примечание:

№ на схеме:16

Наименование:Bolt M8X12

Каталожный номер:Q1840812TF2

Комплект:6

Примечание:

№ на схеме:17

Наименование:Block strengthen plate assy.

Каталожный номер:L3000-1002200

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw plug

Каталожный номер:Q61901

Комплект:2

Примечание:NPT1/8

№ на схеме:19

Наименование:Middle main bearing cover

Каталожный номер:L3000-1002013A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Main bearing bolt

Каталожный номер:L3000-1002118

Комплект:14

Примечание:

№ на схеме:21

Наименование:Oil return pipe weldment

Каталожный номер:L53YC-1002880

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M8X16

Каталожный номер:Q1840816

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring 1.9X14

Каталожный номер:YC208-K01400F

Комплект:1

Примечание:

№ на схеме:24

Наименование:Aluminum block 010X10

Каталожный номер:B0100-1002104

Комплект:1

Примечание:

№ на схеме:25

Наименование:Main oil sealing plug

Каталожный номер:6105Q-1002110

Комплект:1

Примечание:

№ на схеме:26

Наименование:Camshaft end cover gasket

Каталожный номер:A0100-1002103

Комплект:1

Примечание:

№ на схеме:27

Наименование:Camshaft end cover

Каталожный номер:A3100-1002102

Комплект:1

Примечание:
