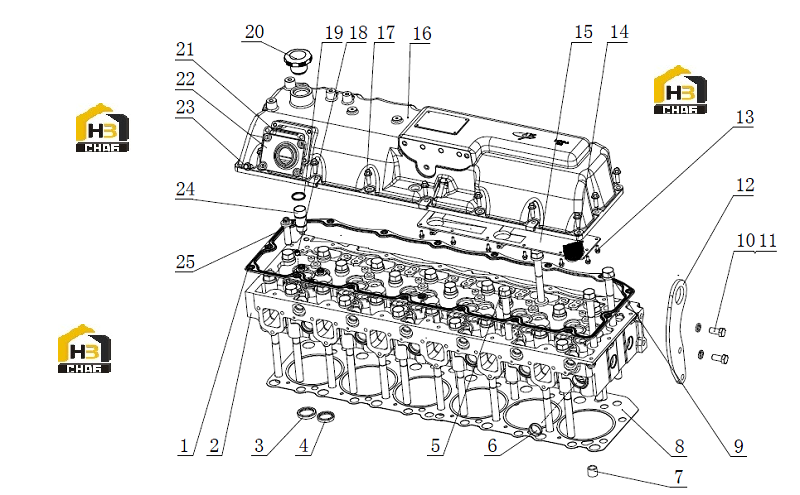

Головка блока цилиндров в сборе

← Детали корпуса редуктора Поршень и шатун в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head cover gasket

Каталожный номер:L3000-1003022A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder cover

Каталожный номер:L4700-1003171B*

Комплект:1

Примечание:

№ на схеме:3

Наименование:Intake valve seat

Каталожный номер:L3000-1007019A

Комплект:12

Примечание:

№ на схеме:4

Наименование:Exhaust valve seat

Каталожный номер:L3000-1007021A

Комплект:12

Примечание:

№ на схеме:5

Наименование:Short cylinder cover short bolt

Каталожный номер:L3000-1003003

Комплект:12

Примечание:

№ на схеме:6

Наименование:Plug 30

Каталожный номер:YC7-30

Комплект:15

Примечание:

№ на схеме:7

Наименование:Locating liner

Каталожный номер:L3000-1003088

Комплект:2

Примечание:

№ на схеме:8

Наименование:Cylinder cover washer

Каталожный номер:L3000-1003001A-386

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cylinder cover long bolt

Каталожный номер:L3000-1003002

Комплект:14

Примечание:

№ на схеме:10

Наименование:Bolt M12X25

Каталожный номер:Q150B1225TF2

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer12

Каталожный номер:Q40312

Комплект:5

Примечание:

№ на схеме:12

Наименование:Rear lifting ear

Каталожный номер:LN100-1003123

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M5X12

Каталожный номер:Q1840512

Комплект:11

Примечание:

№ на схеме:14

Наименование:Steel wool

Каталожный номер:L3000-1003206

Комплект:1

Примечание:

№ на схеме:15

Наименование:Parts cover plate

Каталожный номер:LA100-1003270

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cylinder head cover

Каталожный номер:L4700-1003241A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M8X25

Каталожный номер:Q1840825

Комплект:17

Примечание:

№ на схеме:18

Наименование:Plug the NPT 1/8

Каталожный номер:Q61901

Комплект:6

Примечание:

№ на схеме:19

Наименование:O- ring 2. 65X25. 8

Каталожный номер:YC208-B02580F1

Комплект:6

Примечание:

№ на схеме:20

Наименование:Oil filler hole cover assembly

Каталожный номер:150-1003040F

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cover plate gasket

Каталожный номер:L4700-1003272

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover plate

Каталожный номер:L4700-1003271A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M8X20

Каталожный номер:Q1840820

Комплект:4

Примечание:

№ на схеме:24

Наименование:Injector copper sleeve

Каталожный номер:J5600-1003176

Комплект:6

Примечание:

№ на схеме:25

Наименование:cover plate

Каталожный номер:KJ100-1003211

Комплект:1

Примечание:

№ на схеме:25

Наименование:Valve guide

Каталожный номер:L3000-1003172A

Комплект:24

Примечание:
