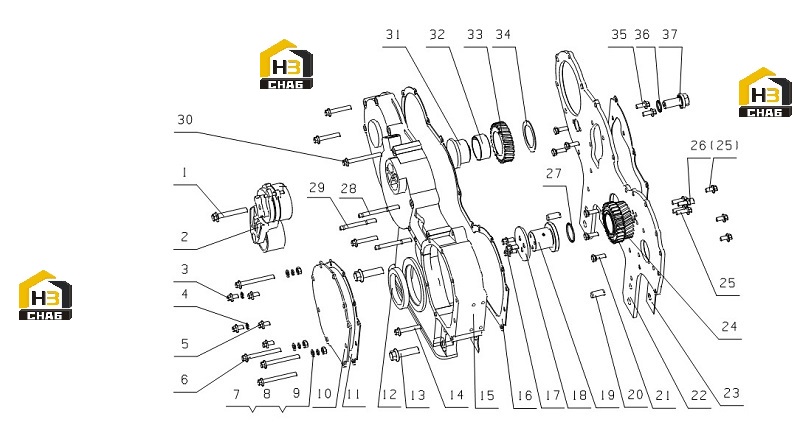

Картер коробки передач j5600-1002200

← Блок цилиндров в сборе j5600-1002000 Головка блока цилиндров в сборе j5600-1003000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x70

Каталожный номер:Q1841070TF2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Tensioner assembly

Каталожный номер:A3200-1002045A

Комплект:1

Примечание:Optional

№ на схеме:2

Наименование:Tension pulley

Каталожный номер:G0100-1002401

Комплект:1

Примечание:Optional

№ на схеме:3

Наименование:Bolt M8x15

Каталожный номер:Q1840815

Комплект:2

Примечание:

№ на схеме:4

Наименование:Seal washer8

Каталожный номер:Q/YC149-8

Комплект:2

Примечание:EWP

№ на схеме:5

Наименование:Bolt M8x16

Каталожный номер:Q1840816

Комплект:3

Примечание:

№ на схеме:6

Наименование:Bolt M8x80

Каталожный номер:Q1840880TF2

Комплект:4

Примечание:

№ на схеме:7

Наименование:Nut 8

Каталожный номер:Q40108

Комплект:3

Примечание:

№ на схеме:8

Наименование:Nut 8

Каталожный номер:Q40308

Комплект:3

Примечание:

№ на схеме:9

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:3

Примечание:

№ на схеме:10

Наименование:Fuel injection pump gear cover

Каталожный номер:J56QA-1002250

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fuel injection pump gear cover gasket

Каталожный номер:J5600-1002255

Комплект:1

Примечание:EWP

№ на схеме:12

Наименование:Oil seal 70x90

Каталожный номер:YC209-B070090PR

Комплект:1

Примечание:Optional

№ на схеме:12

Наименование:Oil seal 70x90

Каталожный номер:YC209-070090FR

Комплект:1

Примечание:Optional

№ на схеме:13

Наименование:Bolt M14x50

Каталожный номер:Q1841450

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M8x50

Каталожный номер:Q1840850TF2

Комплект:4

Примечание:

№ на схеме:15

Наименование:Timing gear chamber

Каталожный номер:J5600-1002201A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gear cover washer

Каталожный номер:J5600-1002202

Комплект:1

Примечание:EWP

№ на схеме:17

Наименование:Bolt

Каталожный номер:Q/YC207-0816

Комплект:3

Примечание:

№ на схеме:18

Наименование:Idler gear wear plate

Каталожный номер:J5600-1002311

Комплект:1

Примечание:

№ на схеме:19

Наименование:Idler gear shaft

Каталожный номер:J5600-1002306

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pin 12x30

Каталожный номер:Q5211230

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M8x25

Каталожный номер:Q150B0825TF2

Комплект:6

Примечание:

№ на схеме:22

Наименование:Gear housing cover plate

Каталожный номер:J5600-1002203A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Timing gear spacer

Каталожный номер:L3001-1002032

Комплект:1

Примечание:EWP

№ на схеме:24

Наименование:Idler gear assembly

Каталожный номер:J5600-1002350

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M8x25

Каталожный номер:Q1840825TF2

Комплект:6

Примечание:

№ на схеме:26

Наименование:Joint

Каталожный номер:J5600-1111304

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring 2.65x42.5

Каталожный номер:YC208-B04250F

Комплект:1

Примечание:EWP

№ на схеме:28

Наименование:Stud M8x85

Каталожный номер:Q1200885

Комплект:1

Примечание:

№ на схеме:29

Наименование:Stud M8x75

Каталожный номер:Q1200875

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt M8x80

Каталожный номер:Q1840880TF2

Комплект:1

Примечание:

№ на схеме:31

Наименование:Air compressor idler gear seat

Каталожный номер:L3000-1002084

Комплект:1

Примечание:

№ на схеме:32

Наименование:Idler gear bushing

Каталожный номер:231-1002083

Комплект:1

Примечание:

№ на схеме:33

Наименование:Air compressor idler gear

Каталожный номер:A3000-1002042

Комплект:1

Примечание:

№ на схеме:34

Наименование:Idler gear friction plate

Каталожный номер:231-1002087

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt M8x20

Каталожный номер:Q1840820TF2

Комплект:2

Примечание:

№ на схеме:36

Наименование:O-ring 2.65x20

Каталожный номер:YC208-B02000F

Комплект:1

Примечание:EWP

№ на схеме:37

Наименование:Idler gear seat bolt

Каталожный номер:A3000-1002085B

Комплект:1

Примечание:
