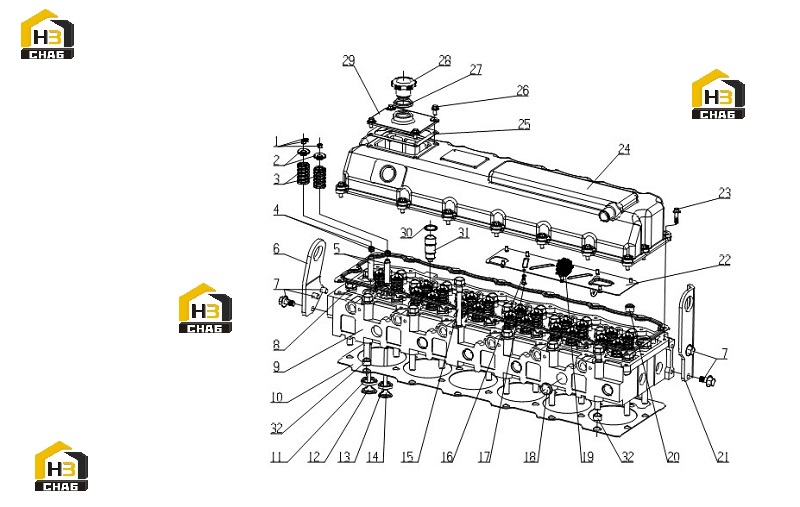

Головка блока цилиндров в сборе j5600-1003000

← Картер коробки передач j5600-1002200 Шатун поршневой в сборе j5600-1004000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve lock clamp

Каталожный номер:L3000-1007013

Комплект:48

Примечание:EWP

№ на схеме:2

Наименование:Valve spring upper seat

Каталожный номер:J5600-1003116

Комплект:24

Примечание:EWP

№ на схеме:3

Наименование:Valve spring

Каталожный номер:J5600-1003106

Комплект:24

Примечание:EWP

№ на схеме:4

Наименование:Valve stem seal

Каталожный номер:L3000-1003105SF1

Комплект:24

Примечание:EWP

№ на схеме:5

Наименование:Valve guide pipe

Каталожный номер:J5600-1003104

Комплект:24

Примечание:EWP

№ на схеме:6

Наименование:Front lifter

Каталожный номер:L3000-1003036A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x25

Каталожный номер:Q1841225TF2

Комплект:5

Примечание:

№ на схеме:8

Наименование:Cylinder head cover washer

Каталожный номер:J5600-1003201

Комплект:1

Примечание:EWP

№ на схеме:9

Наименование:Cylinder head

Каталожный номер:J5600-1003171A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cylinder head gasket

Каталожный номер:J5600-1003001

Комплект:1

Примечание:EWP

№ на схеме:11

Наименование:Air intake valve seat ring

Каталожный номер:J5600-1003173A

Комплект:12

Примечание:EWP

№ на схеме:12

Наименование:Intake valve

Каталожный номер:J5600-1003111

Комплект:12

Примечание:EWP

№ на схеме:13

Наименование:Air Exhaust valve seat ring

Каталожный номер:J5600-1003174A

Комплект:12

Примечание:EWP

№ на схеме:14

Наименование:Exhaust valve

Каталожный номер:J5600-1003103

Комплект:12

Примечание:EWP

№ на схеме:15

Наименование:Cylinder head bolt (short)

Каталожный номер:A30-1003035A

Комплект:26

Примечание:EWP

№ на схеме:16

Наименование:Washer

Каталожный номер:Q40306

Комплект:9

Примечание:

№ на схеме:17

Наименование:Bolt M6x12

Каталожный номер:Q150B0612

Комплект:9

Примечание:

№ на схеме:18

Наименование:Spacer 30

Каталожный номер:Q72230

Комплект:14

Примечание:

№ на схеме:19

Наименование:Steel wire roll

Каталожный номер:L3000-1003206

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw plug NPT 1/2

Каталожный номер:Q61904

Комплект:6

Примечание:

№ на схеме:21

Наименование:Rear lifter

Каталожный номер:L3000-1003151

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover part assembly

Каталожный номер:J5600-1003270

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M8x30

Каталожный номер:Q1840830

Комплект:17

Примечание:

№ на схеме:24

Наименование:Cylinder head cover

Каталожный номер:J5600-1003205A

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil filler washer

Каталожный номер:J5600-1003248

Комплект:1

Примечание:EWP

№ на схеме:26

Наименование:Bolt M8x16

Каталожный номер:Q1840816

Комплект:4

Примечание:

№ на схеме:27

Наименование:Seal ring

Каталожный номер:150-1003043C

Комплект:1

Примечание:EWP

№ на схеме:28

Наименование:Oil filler cover

Каталожный номер:150-1003041F

Комплект:1

Примечание:

№ на схеме:29

Наименование:Oil filler port

Каталожный номер:J5600-1003243

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-ring 2.65x25.8

Каталожный номер:YC208-B02580F

Комплект:6

Примечание:EWP

№ на схеме:31

Наименование:Injector copper bushing

Каталожный номер:J5600-1003176

Комплект:6

Примечание:

№ на схеме:32

Наименование:Cylinder head dowel pin sleeve

Каталожный номер:L3000-1003088

Комплект:2

Примечание:
