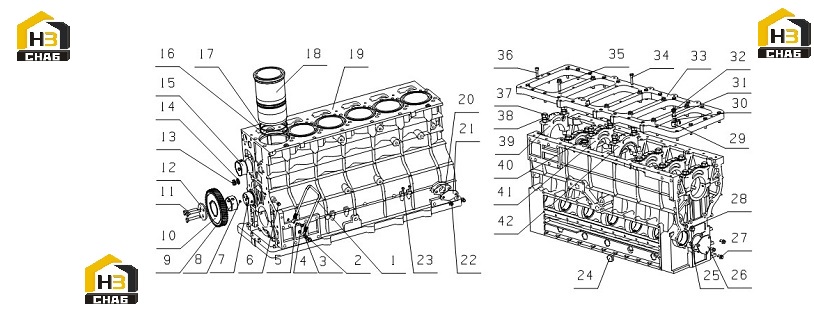

Блок цилиндров в сборе j5600-1002000

← Блок управления двигателем j5600-3823000 Картер коробки передач j5600-1002200 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Idler gear lubrication pipe

Каталожный номер:J5600-1002370D

Комплект:1

Примечание:

№ на схеме:2

Наименование:Articulated bolt M8x1

Каталожный номер:Q/YC901-1C0810

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal washer8

Каталожный номер:Q/YC149-8

Комплект:2

Примечание:EWP

№ на схеме:4

Наименование:Bolt

Каталожный номер:150-1112012

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:150-1112011

Комплект:2

Примечание:EWP

№ на схеме:6

Наименование:Screw plug NPT 1/8

Каталожный номер:Q618B01

Комплект:1

Примечание:

№ на схеме:7

Наименование:Idler gear shaft

Каталожный номер:J5600-1002052

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw plug M8x1

Каталожный номер:Q61508

Комплект:1

Примечание:

№ на схеме:9

Наименование:Camshaft bushing

Каталожный номер:6105QA-1002011

Комплект:1

Примечание:

№ на схеме:10

Наименование:Timing idle gear

Каталожный номер:A3000-1002051

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10x55

Каталожный номер:Q150B1055TF2

Комплект:3

Примечание:

№ на схеме:12

Наименование:Timing idle gear plate

Каталожный номер:A3100-1002054A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Main oil gallery seal plug

Каталожный номер:6105Q-1002067

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 2.65x18

Каталожный номер:YC208-B01800F

Комплект:1

Примечание:EWP

№ на схеме:15

Наименование:Camshaft bushing

Каталожный номер:L3000-1002011

Комплект:7

Примечание:

№ на схеме:16

Наименование:Cylinder liner o-ring

Каталожный номер:A3000-1002063B

Комплект:6

Примечание:EWP

№ на схеме:17

Наименование:Cylinder liner o-ring

Каталожный номер:A3000-1002063

Комплект:6

Примечание:EWP

№ на схеме:18

Наименование:Cylinder liner

Каталожный номер:J5600-1002106

Комплект:6

Примечание:

№ на схеме:19

Наименование:Cylinder block

Каталожный номер:J5600-1002114A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Breather spacer

Каталожный номер:6105Q-1014001

Комплект:1

Примечание:EWP

№ на схеме:21

Наименование:Cover plate

Каталожный номер:A7100-1319K-0

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M8 16

Каталожный номер:Q1840816

Комплект:2

Примечание:

№ на схеме:23

Наименование:Aluminum plug Φ10x10

Каталожный номер:6105Q-1002022

Комплект:2

Примечание:

№ на схеме:24

Наименование:Spacer 30

Каталожный номер:Q72230

Комплект:6

Примечание:

№ на схеме:25

Наименование:Camshaft end cover gasket

Каталожный номер:A3100-1002103

Комплект:1

Примечание:EWP

№ на схеме:26

Наименование:Camshaft end cover

Каталожный номер:A3100-1002102

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M8x16

Каталожный номер:Q1840816

Комплект:2

Примечание:

№ на схеме:28

Наименование:Rear main oil galley plug

Каталожный номер:6105Q-1002069

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nozzle weldment

Каталожный номер:J5600-1002740

Комплект:6

Примечание:

№ на схеме:30

Наименование:Pin 5x10

Каталожный номер:Q5220510

Комплект:6

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:430-1002163

Комплект:6

Примечание:

№ на схеме:32

Наименование:Bolt with oil hole (assembly)

Каталожный номер:A3100-1002180

Комплект:6

Примечание:

№ на схеме:33

Наименование:Block reinforced plate

Каталожный номер:J5600-1002161

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt M8x40

Каталожный номер:Q150B0840TF2

Комплект:15

Примечание:

№ на схеме:35

Наименование:Bolt M10x40

Каталожный номер:Q1841040TF2

Комплект:8

Примечание:

№ на схеме:36

Наименование:Screw M8x30

Каталожный номер:Q218B0830TF2

Комплект:13

Примечание:

№ на схеме:37

Наименование:Main bearing bolt

Каталожный номер:A30-1002021

Комплект:14

Примечание:

№ на схеме:38

Наименование:Main bearing bolt washer

Каталожный номер:A30-1002019

Комплект:14

Примечание:

№ на схеме:39

Наименование:Front main bearing cap

Каталожный номер:A30-1002012

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-ring 3.55x25.8

Каталожный номер:YC208-C02580F

Комплект:1

Примечание:EWP

№ на схеме:41

Наименование:Main bearing cap

Каталожный номер:A30-1002014

Комплект:5

Примечание:

№ на схеме:42

Наименование:Medium main bearing cap

Каталожный номер:A30-1002013

Комплект:1

Примечание:
