Компрессор пневматический воздушный в сборе

← Труба водопроводная и шланг радиатора в сборе Генератор →

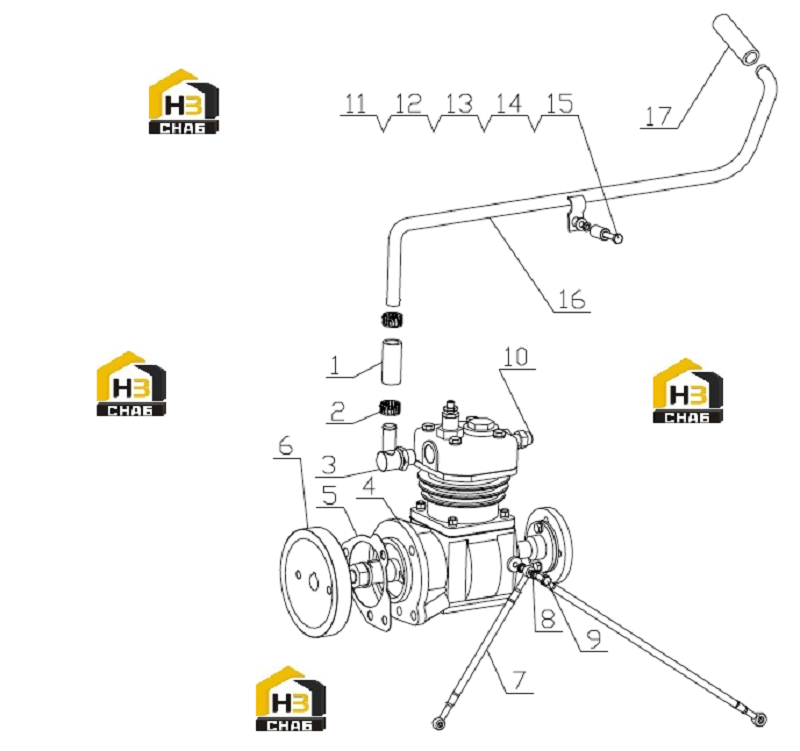

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fabric inserted rubber pipe

Каталожный номер:430D-1118052

Комплект:1

Примечание:

№ на схеме:2

Наименование:Loop hoop

Каталожный номер:Q67627

Комплект:2

Примечание:

№ на схеме:3

Наименование:Intake pipe joint subassembly

Каталожный номер:630-3509030

Комплект:1

Примечание:

№ на схеме:4

Наименование:Air compressor

Каталожный номер:630-3509100A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Air compressor gasket

Каталожный номер:630-1002041A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Injection pump driving gear

Каталожный номер:6105Q-3509011

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air pump oil pump oil pipe subassembly

Каталожный номер:330-3509020D

Комплект:1

Примечание:

№ на схеме:8

Наименование:Compound seal washer 8

Каталожный номер:Q/YC149-8

Комплект:4

Примечание:

№ на схеме:9

Наименование:Hinge bolt

Каталожный номер:6105Q-1007073

Комплект:2

Примечание:

№ на схеме:10

Наименование:Air pump exhaust port joint

Каталожный номер:641-3509001

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe clamp

Каталожный номер:D0305-3509042

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt sleeve

Каталожный номер:J45D1-1008226

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:Q150B0850

Комплект:1

Примечание:M8X50

№ на схеме:16

Наименование:Air compressor intake pipe

Каталожный номер:J8000-3509011

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rubber pipe

Каталожный номер:J8000-3509044

Комплект:1

Примечание:
