Генератор

← Компрессор пневматический воздушный в сборе Стартер →

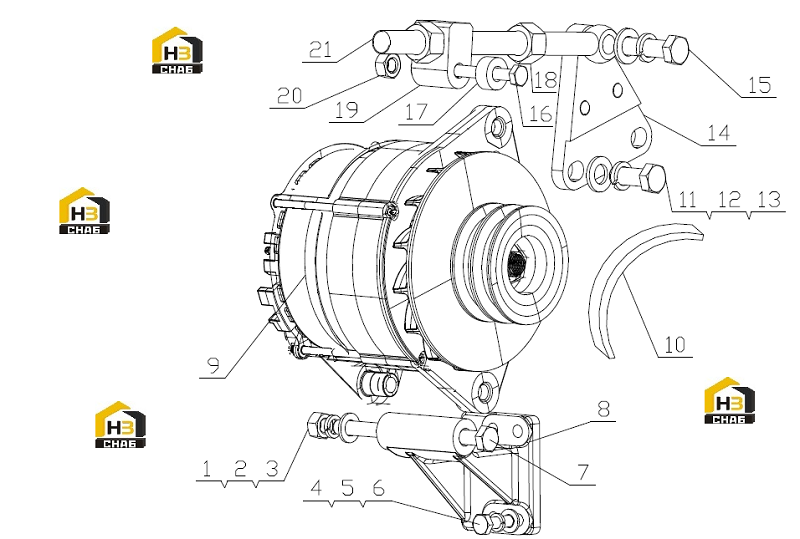

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:Q340B10

Комплект:1

Примечание:10

№ на схеме:2

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:Q150B0825TF2

Комплект:4

Примечание:M8X25

№ на схеме:5

Наименование:Nut 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:6

Наименование:Nut 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:Q150B10130

Комплект:1

Примечание:M10X130

№ на схеме:8

Наименование:Alternator bracket

Каталожный номер:B3000-3701020C

Комплект:1

Примечание:

№ на схеме:9

Наименование:Alternator

Каталожный номер:J3601-3701100A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Belt

Каталожный номер:B4400-1307042

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:Q150B1230TF2

Комплект:2

Примечание:M12X30

№ на схеме:12

Наименование:Washer 12

Каталожный номер:Q40312

Комплект:3

Примечание:

№ на схеме:13

Наименование:Washer 12

Каталожный номер:Q40112

Комплект:3

Примечание:

№ на схеме:14

Наименование:Lock plate

Каталожный номер:D0110-3701033A

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:Q150B1240TF2

Комплект:1

Примечание:M12X40

№ на схеме:16

Наименование:Bolt

Каталожный номер:Q150B0875TF2

Комплект:1

Примечание:M8X75

№ на схеме:17

Наименование:Washer

Каталожный номер:340-1013006

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:Q340B16

Комплект:2

Примечание:M16

№ на схеме:19

Наименование:Sliding block

Каталожный номер:1531B-3701032

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:1

Примечание:

№ на схеме:21

Наименование:Adjusting bolt

Каталожный номер:B3010-3701031

Комплект:1

Примечание:
