Труба водопроводная и шланг радиатора в сборе

← Маховик в сборе Компрессор пневматический воздушный в сборе →

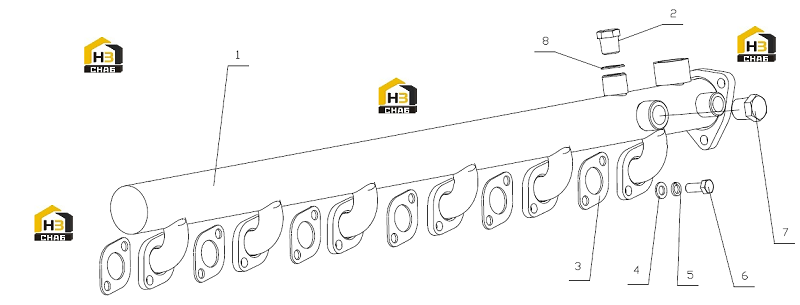

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Water outlet assembly

Каталожный номер:A3006-1303020A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw plug

Каталожный номер:Q/YC198-14

Комплект:1

Примечание:M14X1.5

№ на схеме:3

Наименование:Water outlet manifold gasket

Каталожный номер:6105Q-1303015

Комплект:6

Примечание:

№ на схеме:4

Наименование:Lock Washer 8

Каталожный номер:Q40008

Комплект:12

Примечание:

№ на схеме:5

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:12

Примечание:

№ на схеме:6

Наименование:Bolt M8X20

Каталожный номер:Q/YC1820820

Комплект:12

Примечание:

№ на схеме:7

Наименование:Screw plug NPT3/8

Каталожный номер:Q618B03

Комплект:3

Примечание:

№ на схеме:8

Наименование:Compound seal washer

Каталожный номер:Q/YC149-14

Комплект:1

Примечание:14
