Глушитель в сборе b8303-1201000.10

← Турбокомпрессор b8313-1118000.04 Патрубок водяной трубы радиатора b8303-1303000.10 →

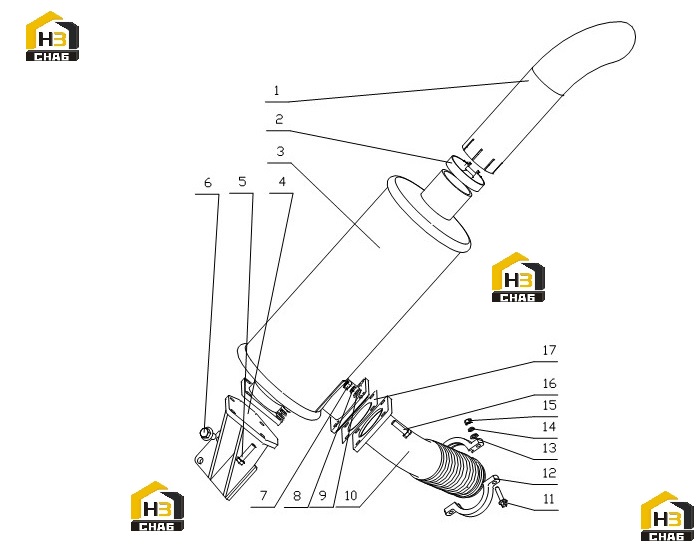

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Muffler smoke pipe welded part

Каталожный номер:B8300-1201200A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Smoke pipe hose clamp assembly

Каталожный номер:640-1201300

Комплект:1

Примечание:

№ на схеме:3

Наименование:Muffler

Каталожный номер:B8300-1201100

Комплект:1

Примечание:

№ на схеме:4

Наименование:Muffler bracket welded part

Каталожный номер:B8303-1201050

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10X40

Каталожный номер:Q150B1040

Комплект:4

Примечание:

№ на схеме:6

Наименование:Bolt M12X25

Каталожный номер:Q1841225TF2

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:8

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:530-1009002

Комплект:8

Примечание:

№ на схеме:10

Наименование:Corrugated exhaust pipe component

Каталожный номер:B8303-1118550A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M8X35

Каталожный номер:Q1840835TF2

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pressing ring

Каталожный номер:403-1201002

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M10X35

Каталожный номер:Q150B1035

Комплект:4

Примечание:

№ на схеме:17

Наименование:Muffler gasket

Каталожный номер:B8303-1201002

Комплект:1

Примечание:Optional

№ на схеме:17

Наименование:Muffler gasket subassembly

Каталожный номер:640-1201060

Комплект:1

Примечание:Optional
