Турбокомпрессор b8313-1118000.04

← Форсунка топливная d0800-1112000.07 Глушитель в сборе b8303-1201000.10 →

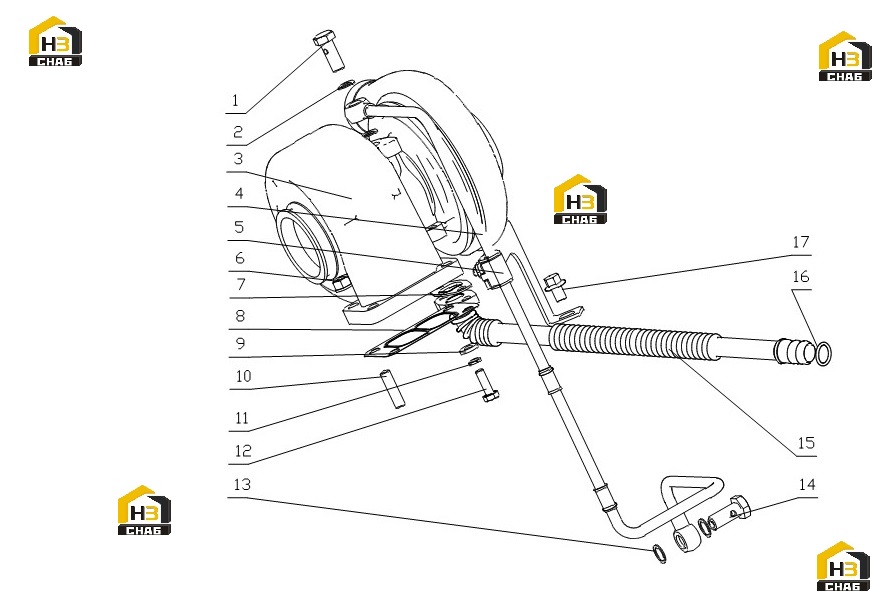

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hollow bolt for oil

Каталожный номер:393-1118001

Комплект:1

Примечание:M12X1.5

№ на схеме:2

Наименование:Lock Washer 12

Каталожный номер:Q/YC901-3C12

Комплект:2

Примечание:

№ на схеме:3

Наименование:Turbocharger

Каталожный номер:403-1118010A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil inlet pipe welded component

Каталожный номер:B8313-1118240A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe clip component

Каталожный номер:B98001118270

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:M3000-1008206B

Комплект:4

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:M3600-1118301A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Turbocharger gasket

Каталожный номер:475D-1118001B

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:2

Примечание:

№ на схеме:10

Наименование:Threaded stud

Каталожный номер:150-1118001

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M8X25

Каталожный номер:Q150B0825TF2

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 14

Каталожный номер:Q/YC901-3C14

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hinge bolt

Каталожный номер:6QA6-1307017

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil return pipe welded component

Каталожный номер:415-1118340A

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring 2.65X17

Каталожный номер:YC208-B01700F

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt M10X14

Каталожный номер:Q1841014TF2

Комплект:1

Примечание:
