Патрубок водяной трубы радиатора b8303-1303000.10

← Глушитель в сборе b8303-1201000.10 Кран водяной спускной 6qa1-1305000.02 →

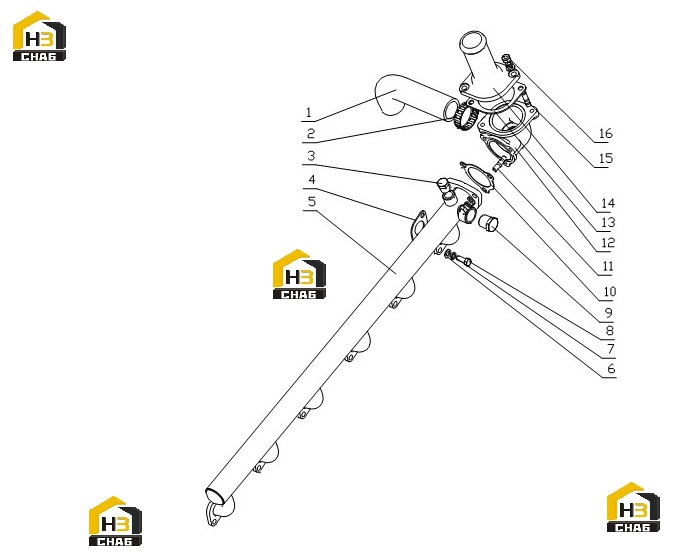

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Water return rubber pipe

Каталожный номер:630-1303016

Комплект:1

Примечание:

№ на схеме:2

Наименование:Loop hoop 45

Каталожный номер:Q67645

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw plug NPT3/8

Каталожный номер:Q618B03

Комплект:1

Примечание:

№ на схеме:4

Наименование:Water outlet branch pipe gasket

Каталожный номер:6105Q-1303015

Комплект:6

Примечание:

№ на схеме:5

Наименование:Water outlet welded part

Каталожный номер:640-1303040A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 8

Каталожный номер:Q40008

Комплект:17

Примечание:

№ на схеме:7

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:17

Примечание:

№ на схеме:8

Наименование:Bolt M8X20

Каталожный номер:Q/YC1820820

Комплект:12

Примечание:

№ на схеме:9

Наименование:Screw plug NPT1/2

Каталожный номер:Q618B04

Комплект:1

Примечание:

№ на схеме:10

Наименование:Thermostat seat gasket

Каталожный номер:6105Q-1303013

Комплект:1

Примечание:

№ на схеме:11

Наименование:Stud M8X22

Каталожный номер:Q1200822

Комплект:3

Примечание:

№ на схеме:12

Наименование:Thermostat seat

Каталожный номер:630-1303014

Комплект:1

Примечание:

№ на схеме:13

Наименование:Thermostat cover gasket

Каталожный номер:6105Q-1303012C

Комплект:1

Примечание:

№ на схеме:14

Наименование:Thermostat seat cover

Каталожный номер:6QA6-1303011B

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8X25

Каталожный номер:Q1200825

Комплект:2

Примечание:

№ на схеме:16

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:5

Примечание:
