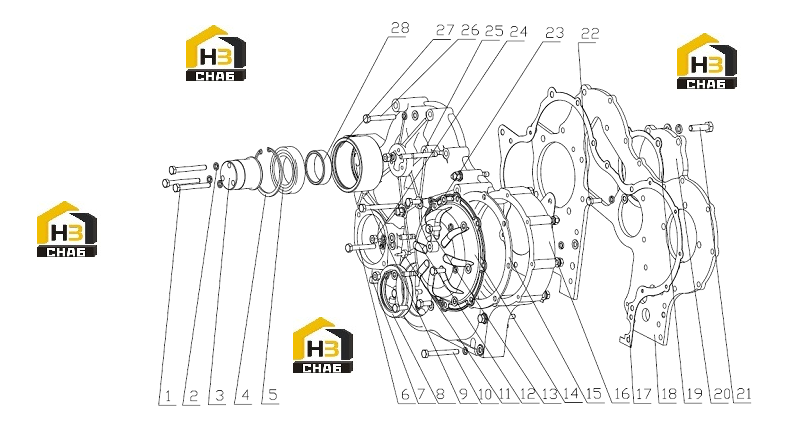

Детали корпуса редуктора

← Блок цилиндров в сборе Головка и крышка блока цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8X65

Каталожный номер:Q150B0865TF2

Комплект:3

Примечание:

№ на схеме:2

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:32

Примечание:

№ на схеме:3

Наименование:Multi-wedge belt

Каталожный номер:D30-1002213B

Комплект:1

Примечание:

№ на схеме:4

Наименование:Retaining ring 80

Каталожный номер:Q43080

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rolling bearing

Каталожный номер:GB/T276-6010-2RS

Комплект:2

Примечание:6010-2RS

№ на схеме:6

Наименование:Bolt

Каталожный номер:Q150B0850

Комплект:2

Примечание:M8 X50

№ на схеме:7

Наименование:Flat pin

Каталожный номер:6105Q-1600011

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil seal

Каталожный номер:YC209-C065090FR

Комплект:1

Примечание:65X90

№ на схеме:9

Наименование:Bolt

Каталожный номер:Q150B0870

Комплект:1

Примечание:M8 X70

№ на схеме:10

Наименование:Bolt

Каталожный номер:Q150B0865

Комплект:2

Примечание:M8X65

№ на схеме:11

Наименование:Top dead center pointer

Каталожный номер:D30-1002037

Комплект:1

Примечание:

№ на схеме:12

Наименование:Stud

Каталожный номер:Q1200816

Комплект:2

Примечание:M8X16

№ на схеме:13

Наименование:Bolt

Каталожный номер:Q150B0820

Комплект:5

Примечание:M8X20

№ на схеме:14

Наименование:Injection pump gear cover part

Каталожный номер:1D30-1002040

Комплект:1

Примечание:

№ на схеме:15

Наименование:Injection pump gear cover gasket

Каталожный номер:D30-1002036

Комплект:1

Примечание:

№ на схеме:16

Наименование:Timing gear housing cover

Каталожный номер:D30-1002031C

Комплект:1

Примечание:

№ на схеме:17

Наименование:Timing gear housing cover gasket

Каталожный номер:D30-1002034C

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear housing covering plate

Каталожный номер:D30-1002033D

Комплект:1

Примечание:

№ на схеме:19

Наименование:Air compressor gasket

Каталожный номер:D30-3509001A

Комплект:1

Примечание:

№ на схеме:20

Наименование:Air compressor connector covering plate

Каталожный номер:D7100-1002211

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:Q150B1035

Комплект:4

Примечание:M10X35

№ на схеме:22

Наименование:Bolt

Каталожный номер:Q150B0822

Комплект:13

Примечание:M8X22

№ на схеме:23

Наименование:Washer

Каталожный номер:Q40108

Комплект:26

Примечание:8

№ на схеме:24

Наименование:Nut

Каталожный номер:Q340B08

Комплект:5

Примечание:M8
