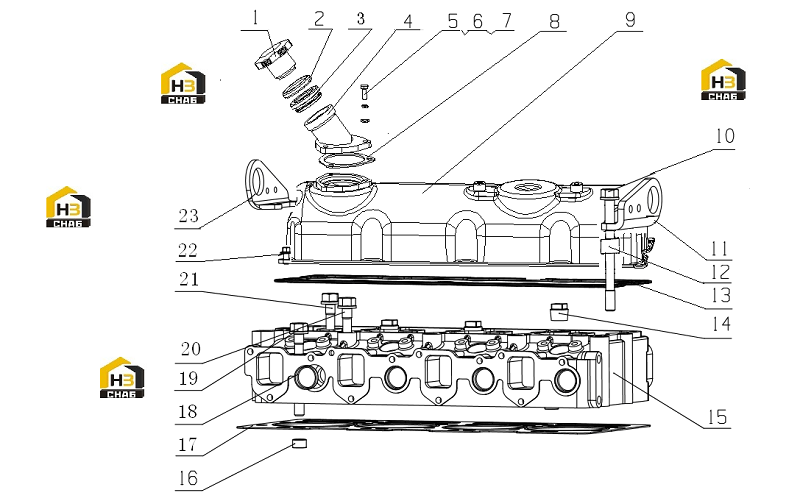

Головка и крышка блока цилиндров в сборе

← Детали корпуса редуктора Поршень и шатун в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil filler cap

Каталожный номер:150-1003041F

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seal ring

Каталожный номер:150-1003043C

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seal ring

Каталожный номер:330-1003053

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil filler connecting pipe

Каталожный номер:D0303-1003002

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:Q150B0616

Комплект:3

Примечание:M6X16

№ на схеме:6

Наименование:Washer

Каталожный номер:Q40306

Комплект:3

Примечание:6

№ на схеме:7

Наименование:Washer

Каталожный номер:Q40106

Комплект:3

Примечание:6

№ на схеме:8

Наименование:Breather gasket

Каталожный номер:E0200-1014001A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cylinder head cover parts

Каталожный номер:D0303-1003060A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cylinder head bolt(long)

Каталожный номер:330-1003013B

Комплект:4

Примечание:

№ на схеме:11

Наименование:Rear lifting eye subassembly

Каталожный номер:6105Q-1003150

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:D30-1003017

Комплект:4

Примечание:

№ на схеме:13

Наименование:Cylinder head cover gasket

Каталожный номер:D30-1003022C

Комплект:1

Примечание:

№ на схеме:14

Наименование:Threaded plug NPT3/4

Каталожный номер:Q614B06

Комплект:3

Примечание:

№ на схеме:15

Наименование:Cylinder head parts

Каталожный номер:D30-1003010B

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cylinder head locating pin sleeve

Каталожный номер:6105QA-1003088

Комплект:2

Примечание:

№ на схеме:17

Наименование:Cylinder head gasket

Каталожный номер:D0300-1003011

Комплект:1

Примечание:

№ на схеме:18

Наименование:Water jacket plug(I)

Каталожный номер:6105Q-1003081

Комплект:8

Примечание:

№ на схеме:19

Наименование:Cylinder head bolt(short)

Каталожный номер:330-1003018B

Комплект:4

Примечание:

№ на схеме:20

Наименование:Cylinder head bolt(short)

Каталожный номер:330-1003014B

Комплект:6

Примечание:

№ на схеме:21

Наименование:Cylinder head bolt(short)

Каталожный номер:D30-1003018

Комплект:4

Примечание:

№ на схеме:22

Наименование:Bolt M8x16

Каталожный номер:Q1840816

Комплект:10

Примечание:

№ на схеме:23

Наименование:Rear lifting eye subassembly

Каталожный номер:6105Q-1003140

Комплект:1

Примечание:
