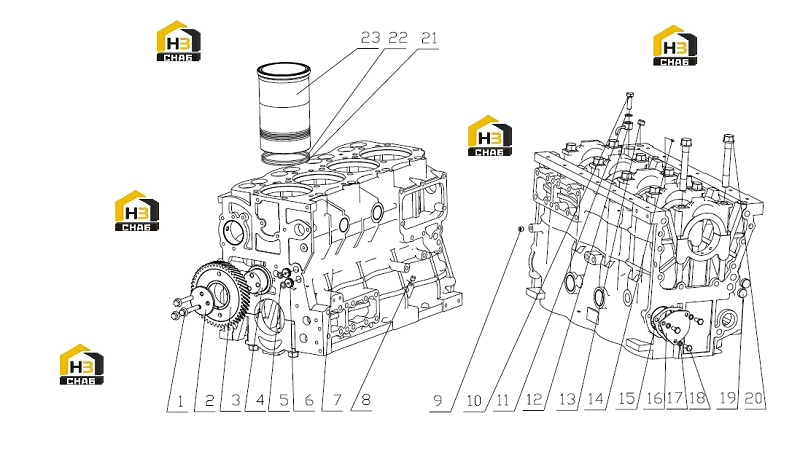

Блок цилиндров в сборе

← Узел подвески двигателя Детали корпуса редуктора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:Q1840855TF2

Комплект:3

Примечание:M8X55

№ на схеме:2

Наименование:Timing idle gear retaining board

Каталожный номер:D30-1002054

Комплект:1

Примечание:

№ на схеме:3

Наименование:Timing idle gear

Каталожный номер:D30-1002051

Комплект:1

Примечание:

№ на схеме:4

Наименование:Idle gear shaft

Каталожный номер:D30-1002052

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:YC208-B01600F

Комплект:2

Примечание:2.65X16

№ на схеме:6

Наименование:Main oil passage seal plug

Каталожный номер:6105Q-1002067

Комплект:2

Примечание:

№ на схеме:7

Наименование:Cylinder block part

Каталожный номер:D30-1002010A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Aluminum plug

Каталожный номер:6105Q-1002022

Комплект:1

Примечание:

№ на схеме:9

Наименование:Grooved tapered screw plug

Каталожный номер:Q61101

Комплект:1

Примечание:NPT1/8

№ на схеме:10

Наименование:Hollow bolt for oil

Каталожный номер:430-1002162B

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:430-1002163

Комплект:4

Примечание:

№ на схеме:12

Наименование:Nozzle subassembly

Каталожный номер:D30--1002740

Комплект:4

Примечание:

№ на схеме:13

Наименование:Oil passage blockage

Каталожный номер:D30-1002068A

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin 4X8

Каталожный номер:YC24-0408

Комплект:2

Примечание:

№ на схеме:15

Наименование:Camshaft end cover gasket

Каталожный номер:D30-1002062A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Camshaft end cover

Каталожный номер:D30-1002061

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:3

Примечание:

№ на схеме:18

Наименование:Bolt M8X20

Каталожный номер:Q150B0820

Комплект:3

Примечание:

№ на схеме:19

Наименование:Rear oil passage blockage

Каталожный номер:6105Q-1002069

Комплект:2

Примечание:

№ на схеме:20

Наименование:Main bearing cover bolt

Каталожный номер:330-10020212A

Комплект:10

Примечание:

№ на схеме:21

Наименование:Cylinder liner water seal ring

Каталожный номер:A3000-1002063B

Комплект:4

Примечание:

№ на схеме:22

Наименование:Cylinder liner

Каталожный номер:A3000-1002063

Комплект:4

Примечание:

№ на схеме:23

Наименование:Cylinder liner

Каталожный номер:D30-1002064B

Комплект:4

Примечание:
