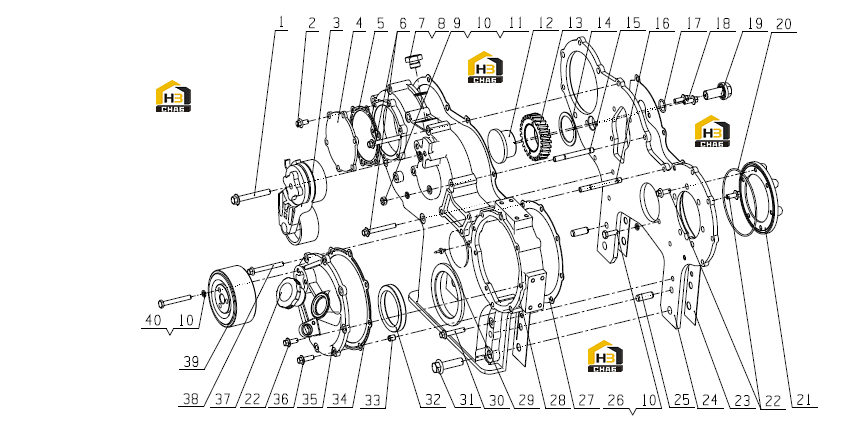

Детали корпуса редуктора lmdya-1002200/06

← Блок цилиндров в сборе ln100-1002100/10 Головка блока цилиндров в сборе lmdya-1003000/05 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10X75

Каталожный номер:Q1841075TF2

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8X16

Каталожный номер:Q1840816

Комплект:6

Примечание:

№ на схеме:3

Наименование:Tensioner belt pulley parts

Каталожный номер:LMEMA-1002450

Комплект:1

Примечание:

№ на схеме:4

Наименование:Front cover plate, air compressor

Каталожный номер:L3000-1002037

Комплект:1

Примечание:

№ на схеме:5

Наименование:Front cover gasket,air compressor

Каталожный номер:L6200-1002243

Комплект:1

Примечание:EWP

№ на схеме:6

Наименование:Bolt M8X65

Каталожный номер:Q1840865

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw plug M20X1.5

Каталожный номер:Q/YC198-20

Комплект:1

Примечание:

№ на схеме:8

Наименование:Compound seal washer 20

Каталожный номер:Q/YC149-20

Комплект:1

Примечание:EWP

№ на схеме:9

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:11

Примечание:

№ на схеме:11

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:3

Примечание:

№ на схеме:12

Наименование:Air compressor idle gear seat

Каталожный номер:L3000-1002084A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Idler gear parts, air compressor

Каталожный номер:A3000-1002041

Комплект:1

Примечание:

№ на схеме:14

Наименование:Idle gear wearing plate

Каталожный номер:231-1002087

Комплект:1

Примечание:

№ на схеме:15

Наименование:Stub M8X80

Каталожный номер:Q1200880

Комплект:1

Примечание:

№ на схеме:16

Наименование:Stub M8X85

Каталожный номер:Q1200885

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring 2.65X20

Каталожный номер:YC208-B02000F

Комплект:1

Примечание:EWP

№ на схеме:18

Наименование:Bolt M8X20

Каталожный номер:Q1840820TF2

Комплект:2

Примечание:

№ на схеме:19

Наименование:Idle gear seat bolt

Каталожный номер:A3000-1002085B

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring 2.65X125

Каталожный номер:YC208-B12500F

Комплект:1

Примечание:EWP

№ на схеме:21

Наименование:Fuel injection pump gear cover

Каталожный номер:LN100-1002251

Комплект:

Примечание:

№ на схеме:22

Наименование:Bolt M8X20

Каталожный номер:Q1840820

Комплект:16

Примечание:

№ на схеме:23

Наименование:Gear housing gasket

Каталожный номер:L6200-1002202

Комплект:

Примечание:EWP

№ на схеме:24

Наименование:Gear housing cover

Каталожный номер:L64DB-1002203

Комплект:1

Примечание:

№ на схеме:25

Наименование:Straight pin 12X35

Каталожный номер:YC24-1235

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M8X28

Каталожный номер:Q150B0828TF2

Комплект:6

Примечание:

№ на схеме:27

Наименование:Timing gear housing cover board gasket

Каталожный номер:L6200-1002204

Комплект:1

Примечание:EWP

№ на схеме:28

Наименование:Gear nousing

Каталожный номер:LN100-1002201A

Комплект:1

Примечание:

№ на схеме:29

Наименование:TDC pointer

Каталожный номер:D30-1002037

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M8X45

Каталожный номер:Q1840845

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt M14X50

Каталожный номер:Q1841450

Комплект:2

Примечание:

№ на схеме:32

Наименование:Oil seal 70X90

Каталожный номер:YC209-070090FR

Комплект:1

Примечание:EWP

№ на схеме:32.1

Наименование:Oil seal 70X90

Каталожный номер:YC209-C070090PR

Комплект:1

Примечание:EWP optional

№ на схеме:33

Наименование:Locating nut

Каталожный номер:J5600-3800302

Комплект:2

Примечание:

№ на схеме:34

Наименование:Gear cover gasket, fuel injection pump

Каталожный номер:L6300-1002206

Комплект:1

Примечание:EWP

№ на схеме:35

Наименование:Fuel injection pump gear cover

Каталожный номер:L62YS-1002205

Комплект:

Примечание:

№ на схеме:36

Наименование:Bolt M8X25

Каталожный номер:Q1840825

Комплект:2

Примечание:

№ на схеме:37

Наименование:Oil filler cap assy

Каталожный номер:150-1003040F

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M8X70

Каталожный номер:Q1840870

Комплект:2

Примечание:

№ на схеме:39

Наименование:Multi-wedge idle gear subassembly

Каталожный номер:MS40D-1002460

Комплект:1

Примечание:

№ на схеме:40

Наименование:Bolt M8X65

Каталожный номер:Q150B0865

Комплект:3

Примечание:
