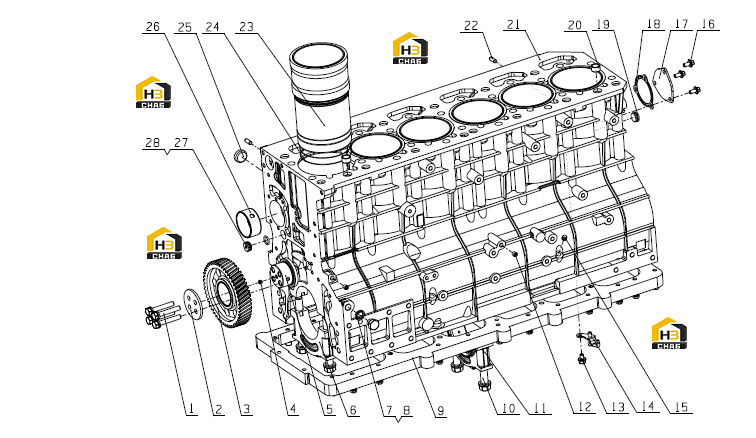

Блок цилиндров в сборе ln100-1002100/10

← Крепление двигателя lnd99-1001000/03 Детали корпуса редуктора lmdya-1002200/06 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Idle gear shaft bolt

Каталожный номер:L3000-1002304

Комплект:4

Примечание:

№ на схеме:2

Наименование:Timing idle gear retaining board

Каталожный номер:L3000-1002307

Комплект:1

Примечание:

№ на схеме:3

Наименование:Idle gear subassembly

Каталожный номер:L3000-1002360

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw plug

Каталожный номер:Q61508

Комплект:1

Примечание:

№ на схеме:5

Наименование:Idle gear shaft

Каталожный номер:L3000-1002306

Комплект:1

Примечание:

№ на схеме:6

Наименование:Main bearing cap

Каталожный номер:L3000-1002014

Комплект:6

Примечание:

№ на схеме:7

Наименование:Screw plug M16X1.5

Каталожный номер:Q/YC198-16

Комплект:1

Примечание:

№ на схеме:8

Наименование:Compound seal washer 16

Каталожный номер:Q/YC149-16

Комплект:1

Примечание:EWP

№ на схеме:9

Наименование:Block strengthen plate assy.

Каталожный номер:L3000-1002200

Комплект:1

Примечание:

№ на схеме:10

Наименование:Main bearing cap bolt

Каталожный номер:L3000-1002118

Комплект:14

Примечание:

№ на схеме:11

Наименование:Thrust main bearing cap

Каталожный номер:L3000-1002116

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw plug NPT1/8

Каталожный номер:Q61901

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M8X12

Каталожный номер:Q1840812TF2

Комплект:6

Примечание:

№ на схеме:14

Наименование:Nozzle subassembly

Каталожный номер:LNE00-1002740

Комплект:6

Примечание:

№ на схеме:15

Наименование:Aluminum block

Каталожный номер:B0100-1002104

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M8X16

Каталожный номер:Q1840816

Комплект:3

Примечание:

№ на схеме:17

Наименование:Camshaft end cover gasket

Каталожный номер:A0100-1002103

Комплект:1

Примечание:EWP

№ на схеме:18

Наименование:Camshaft end cover

Каталожный номер:A3100-1002102

Комплект:1

Примечание:

№ на схеме:19

Наименование:Main oil gallery seal plug

Каталожный номер:6105Q-1002110

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cylinder head locating sleeve

Каталожный номер:L3000-1003088

Комплект:2

Примечание:

№ на схеме:21

Наименование:Cylinder block

Каталожный номер:L4700-1002114C

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:Cylinder block subassembly

Каталожный номер:L4700-1002170A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pin 8X20

Каталожный номер:YC24-0820

Комплект:2

Примечание:

№ на схеме:23

Наименование:Cylinder liner

Каталожный номер:L3000-1002106D

Комплект:6

Примечание:EWP

№ на схеме:24

Наименование:Cylinder liner O-ring

Каталожный номер:L3000-1002063

Комплект:12

Примечание:EWP

№ на схеме:25

Наименование:Bowl-type plug 30

Каталожный номер:YC7-30

Комплект:1

Примечание:

№ на схеме:26

Наименование:Camshaft bushing

Каталожный номер:L3000-1002011

Комплект:7

Примечание:EWP

№ на схеме:27

Наименование:O-ring 2.65X16

Каталожный номер:YC208-B01600F

Комплект:1

Примечание:

№ на схеме:28

Наименование:Main oil gallery seal plug

Каталожный номер:6105Q-1002067

Комплект:1

Примечание:
