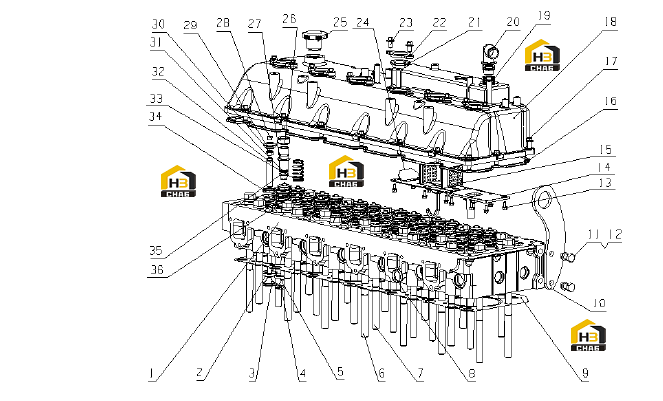

Головка блока цилиндров в сборе lmdya-1003000/05

← Детали корпуса редуктора lmdya-1002200/06 Шатун поршня в сборе lne00-1004000/04 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Head

Каталожный номер:LN100-10031710

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:Cylinder Head subassembly

Каталожный номер:LN100-1003170C

Комплект:1

Примечание:

№ на схеме:2

Наименование:Intake valve seat ring

Каталожный номер:LN100-1003173A

Комплект:12

Примечание:

№ на схеме:3

Наименование:Intake valve

Каталожный номер:LN100-1003111B

Комплект:12

Примечание:

№ на схеме:4

Наименование:Exhaust valve

Каталожный номер:LN100-1003103B

Комплект:12

Примечание:

№ на схеме:5

Наименование:Exhaust valve seat ring

Каталожный номер:LN100-1003174A

Комплект:12

Примечание:

№ на схеме:6

Наименование:Cylinder head bolt

Каталожный номер:L3000-1003002

Комплект:14

Примечание:

№ на схеме:7

Наименование:Cylinder head bolt

Каталожный номер:L3000-1003003

Комплект:12

Примечание:

№ на схеме:8

Наименование:Bowl-type plug

Каталожный номер:YC7-30

Комплект:15

Примечание:

№ на схеме:9

Наименование:Cylinder head gasket

Каталожный номер:L3000-1003001A-386

Комплект:1

Примечание:EWP

№ на схеме:10

Наименование:Back engine eye

Каталожный номер:LN100-1003123

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:Q50312

Комплект:5

Примечание:

№ на схеме:12

Наименование:Bolt M12X25

Каталожный номер:Q150B1225TF2

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M5X12

Каталожный номер:Q1840512

Комплект:13

Примечание:

№ на схеме:14

Наименование:Cover board components

Каталожный номер:MYB00-1003270B

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clapboard

Каталожный номер:LN100-1003242A

Комплект:2

Примечание:

№ на схеме:16

Наименование:Cylinder head cover gasket

Каталожный номер:LN100-1003201

Комплект:1

Примечание:EWP

№ на схеме:17

Наименование:Bolt M8X25

Каталожный номер:Q1840825

Комплект:17

Примечание:

№ на схеме:18

Наименование:Cylinder head cover

Каталожный номер:LN100-1003205D

Комплект:10

Примечание:

№ на схеме:19

Наименование:O-ring 1.8X25

Каталожный номер:YC208-A02500F

Комплект:2

Примечание:EWP

№ на схеме:20

Наименование:Ventilation hose

Каталожный номер:MKAE2-1003244

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal ring

Каталожный номер:LN100-1003202A

Комплект:6

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:LN100-1003204

Комплект:6

Примечание:

№ на схеме:23

Наименование:Bolt M8X15

Каталожный номер:Q1840815

Комплект:12

Примечание:

№ на схеме:24

Наименование:Cover board components

Каталожный номер:LN100-1003270A

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil filler components

Каталожный номер:150-1003040F

Комплект:1

Примечание:

№ на схеме:26

Наименование:Turnbuckle

Каталожный номер:LN100-100317A

Комплект:6

Примечание:

№ на схеме:27

Наименование:O-ring 2.65X23.6

Каталожный номер:YC208-B02360F1

Комплект:6

Примечание:EWP

№ на схеме:28

Наименование:Valve key

Каталожный номер:L3000-10037013

Комплект:48

Примечание:

№ на схеме:29

Наименование:Valve spring cup

Каталожный номер:L3000-10037014

Комплект:24

Примечание:

№ на схеме:30

Наименование:Valve oil seal

Каталожный номер:LND00-10037105

Комплект:24

Примечание:

№ на схеме:31

Наименование:Injector jacket

Каталожный номер:LN100-1003176

Комплект:6

Примечание:EWP

№ на схеме:32

Наименование:Valve guide

Каталожный номер:LND00-1003172

Комплект:24

Примечание:

№ на схеме:33

Наименование:Valve spring

Каталожный номер:L3000-1007023

Комплект:12

Примечание:

№ на схеме:34

Наименование:Valve spring

Каталожный номер:LN100-1003120

Комплект:12

Примечание:

№ на схеме:35

Наименование:Metal gasket

Каталожный номер:LNC00-100317B

Комплект:6

Примечание:EWP

№ на схеме:36

Наименование:Valve spring

Каталожный номер:L3000-1007022A

Комплект:12

Примечание:
