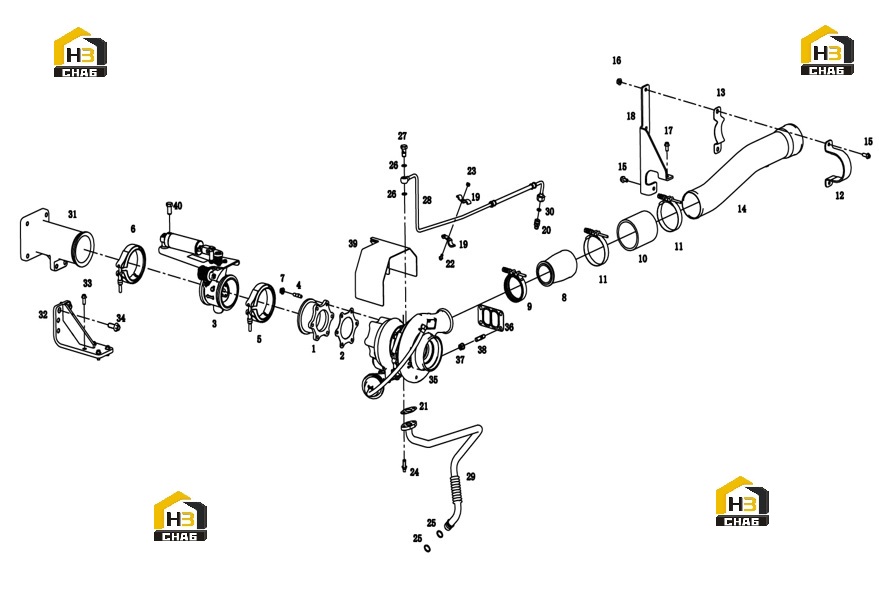

Система турбонагнетателя

← Коллектор выпускной с комплектующими Маслоохладитель и фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTING HOUSING, OUTLET PIPE-TURBINE

Каталожный номер:S00016122

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET, OUTLET-TURBINE

Каталожный номер:S00006330

Комплект:1

Примечание:

№ на схеме:3

Наименование:EXHAUST BUTTERFLY VALVE WITH PRESSURE REGUALTOR

Каталожный номер:S00027365

Комплект:1

Примечание:

№ на схеме:4

Наименование:STUD

Каталожный номер:D13-303-01

Комплект:6

Примечание:

№ на схеме:5

Наименование:CLAMP (INLET), EXHAUST BUTTERFLY VALVE WITH PRESSURE REGUALTOR

Каталожный номер:S00016413

Комплект:1

Примечание:

№ на схеме:6

Наименование:CLAMP (OUTLET), EXHAUST BUTTERFLY VALVE WITH PRESSURE REGUALTOR

Каталожный номер:S00016414

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON NUTS

Каталожный номер:D13-108-50

Комплект:6

Примечание:

№ на схеме:8

Наименование:AIR OUTLET PIPE ADAPTER, COMPRESSOR

Каталожный номер:D12B-101-901

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMP

Каталожный номер:D12B-001-900

Комплект:1

Примечание:

№ на схеме:10

Наименование:AIR INTAKE HOSE

Каталожный номер:S00017181

Комплект:1

Примечание:

№ на схеме:11

Наименование:SPRING CLAMP - Q/SC1092-90

Каталожный номер:B00001543

Комплект:2

Примечание:

№ на схеме:12

Наименование:CLAMP

Каталожный номер:S00026831

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET

Каталожный номер:S00026830

Комплект:1

Примечание:

№ на схеме:14

Наименование:AIR INLET PIPE, INTERCOOLER

Каталожный номер:S00027180

Комплект:1

Примечание:

№ на схеме:15

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*20-ZN.D

Каталожный номер:B00002136

Комплект:3

Примечание:

№ на схеме:16

Наименование:HEXAGON NUTS - GB/T6177-M8-ZN.D

Каталожный номер:B00000847

Комплект:2

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*16-ZN.D

Каталожный номер:B00002133

Комплект:1

Примечание:

№ на схеме:18

Наименование:BRACKET, AIR INLET PIPE-INTERCOOLER

Каталожный номер:S00027181

Комплект:1

Примечание:

№ на схеме:19

Наименование:CLAMP

Каталожный номер:S00011235

Комплект:2

Примечание:

№ на схеме:20

Наименование:CONNECTOR

Каталожный номер:S00003939

Комплект:1

Примечание:

№ на схеме:21

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:C19BL-19BL020

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*10

Каталожный номер:B00002110

Комплект:1

Примечание:

№ на схеме:23

Наименование:HEXAGON NUTS - GB/T6170-M6-Y

Каталожный номер:B00000790

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*20-10.9-F

Каталожный номер:B00004897

Комплект:2

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:D02A-171-80

Комплект:2

Примечание:

№ на схеме:26

Наименование:COPPER WASHER - Q/SC598-12*16

Каталожный номер:B00001818

Комплект:2

Примечание:

№ на схеме:27

Наименование:HINGE BOLT - Q/SC642.1-01-M12*1.25

Каталожный номер:B00002178

Комплект:1

Примечание:

№ на схеме:28

Наименование:OIL INLET PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00027162

Комплект:1

Примечание:

№ на схеме:29

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00027163

Комплект:1

Примечание:

№ на схеме:30

Наименование:O-RING

Каталожный номер:S00005682

Комплект:1

Примечание:

№ на схеме:31

Наименование:EXHAUST PIPE

Каталожный номер:S00027177

Комплект:1

Примечание:

№ на схеме:32

Наименование:EXHAUST PIPE ADAPTER BRACKET

Каталожный номер:S00027178

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*20-10.9-HZN.D

Каталожный номер:B00005293

Комплект:4

Примечание:

№ на схеме:34

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M12*30-10.9-ZN.D

Каталожный номер:B00002052

Комплект:2

Примечание:

№ на схеме:35

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00027155

Комплект:1

Примечание:

№ на схеме:36

Наименование:GASKET, INLET-TURBINE

Каталожный номер:S00008098

Комплект:1

Примечание:

№ на схеме:37

Наименование:TURBOCHARGER SELF-LOCKING NUT

Каталожный номер:S00007338

Комплект:4

Примечание:

№ на схеме:38

Наименование:STUD

Каталожный номер:D13-103-01

Комплект:4

Примечание:

№ на схеме:39

Наименование:HEAT SHIELD, TURBOCHARGER

Каталожный номер:S00027321

Комплект:1

Примечание:

№ на схеме:40

Наименование:CONNECTOR

Каталожный номер:S00027310

Комплект:1

Примечание:
