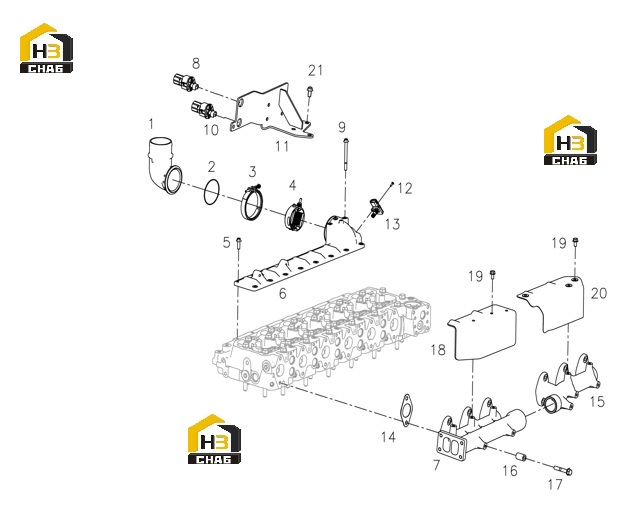

Коллектор выпускной с комплектующими

← Поршень, шатун и вал коленчатый Система турбонагнетателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR INTAKE PIPE ELBOW

Каталожный номер:S00005016

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:S00004985

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLAMP

Каталожный номер:S00005009

Комплект:1

Примечание:

№ на схеме:4

Наименование:INTAKE AIR HEATER ASSY

Каталожный номер:S00009050

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLTS

Каталожный номер:S00005856

Комплект:14

Примечание:

№ на схеме:6

Наименование:COVER, AIR INTAKE PIPE

Каталожный номер:S00024080

Комплект:1

Примечание:

№ на схеме:7

Наименование:EXHAUST MANIFOLD (CYLINDER 4 TO 6)

Каталожный номер:S00026969

Комплект:1

Примечание:

№ на схеме:8

Наименование:SWITCH, ENGINE START

Каталожный номер:D100X-015-801

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLTS

Каталожный номер:S00005855

Комплект:2

Примечание:

№ на схеме:10

Наименование:SWITCH, ENGINE STOP

Каталожный номер:D100X-015-802

Комплект:1

Примечание:

№ на схеме:11

Наименование:OIL TANK BRACKET, POWER STEERING PUMP

Каталожный номер:S00027377

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON HEAD BOLT - GB/T5783-M4*12

Каталожный номер:B00000582

Комплект:1

Примечание:

№ на схеме:13

Наименование:SENSOR, AIR INTAKE TEMPERATURE AND PRESSURE

Каталожный номер:S00018375

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:S00003834

Комплект:6

Примечание:

№ на схеме:15

Наименование:EXHAUST MANIFOLD(CYLINDER 1 TO 3)

Каталожный номер:S00026968

Комплект:1

Примечание:

№ на схеме:16

Наименование:EXHAUST PIPE BOLT SPACER

Каталожный номер:S00003833

Комплект:12

Примечание:

№ на схеме:17

Наименование:BOLT EXHAUST MANIFOLD

Каталожный номер:D04-145-30A

Комплект:12

Примечание:

№ на схеме:18

Наименование:HEAT SHIELD(4-6)

Каталожный номер:S00027018

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:D13-318-02

Комплект:10

Примечание:

№ на схеме:20

Наименование:HEAT SHIELD (1-3)

Каталожный номер:S00027017

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEXAGON BOLTS - Q/SC622-M10*20-ZN.D

Каталожный номер:B00001998

Комплект:3

Примечание:
