Маслоохладитель и фильтр масляный

← Система турбонагнетателя Поддон двигателя и маслосборник →

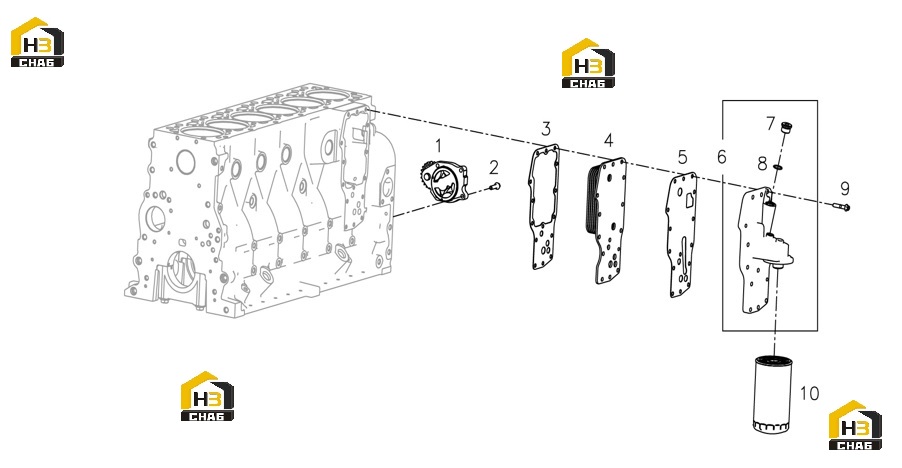

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL PUMP ASSY

Каталожный номер:S00003915

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*30-10.9-F

Каталожный номер:B00004991

Комплект:4

Примечание:

№ на схеме:3

Наименование:GASKET, OIL COOLER

Каталожный номер:S00004864

Комплект:1

Примечание:

№ на схеме:4

Наименование:CORE ASSY (WELDED), OIL COOLER

Каталожный номер:S00003085

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET, OIL COOLER

Каталожный номер:S00004865

Комплект:1

Примечание:

№ на схеме:6

Наименование:COVER ASSY, OIL COOLER

Каталожный номер:S00004867

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIPE PLUG ASSY (ASSEMBLED)

Каталожный номер:S00004918

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:S00004986

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*40-10.9

Каталожный номер:B00004449

Комплект:15

Примечание:

№ на схеме:10

Наименование:OIL FILTER ASSY

Каталожный номер:S00005435

Комплект:1

Примечание:
