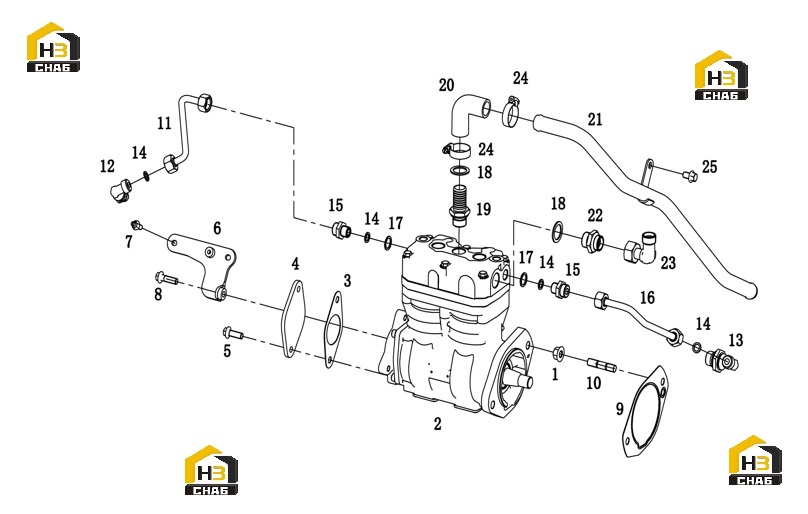

Компрессор воздушный с комплектующими

← Комплектующие двигателя Система электронная управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON NUT

Каталожный номер:B00000836

Комплект:2

Примечание:

№ на схеме:2

Наименование:AIR COMPRESSOR ASSY

Каталожный номер:S00024099

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET, STEERING PUMP

Каталожный номер:S00015861

Комплект:1

Примечание:

№ на схеме:4

Наименование:END COVER, AIR COMPRESSOR

Каталожный номер:S00013042

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLT

Каталожный номер:B00002003

Комплект:2

Примечание:

№ на схеме:6

Наименование:BRACKET, AIR COMPRESSOR

Каталожный номер:S00025358

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLT

Каталожный номер:B00002134

Комплект:2

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLT

Каталожный номер:B00002006

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET, END COVER-AIR COMPRESSOR

Каталожный номер:S00014848

Комплект:1

Примечание:

№ на схеме:10

Наименование:STUD

Каталожный номер:B00001125

Комплект:2

Примечание:

№ на схеме:11

Наименование:AIR COMPRESSOR WATER INLET TUBE

Каталожный номер:S00027182

Комплект:1

Примечание:

№ на схеме:12

Наименование:AIR COMPRESSOR WATER INLET ELBOW CONNECTOR

Каталожный номер:S00021308

Комплект:1

Примечание:

№ на схеме:13

Наименование:AIR COMPRESSOR WATER OUTLET ELBOW CONNECTOR

Каталожный номер:S00021309

Комплект:1

Примечание:

№ на схеме:14

Наименование:RECTANGLE RUBBER SEALING RING

Каталожный номер:S00003174

Комплект:4

Примечание:

№ на схеме:15

Наименование:CONNECTOR

Каталожный номер:S00027156

Комплект:2

Примечание:

№ на схеме:16

Наименование:AIR COMPRESSOR WATER OUTLET TUBE

Каталожный номер:S00027161

Комплект:1

Примечание:

№ на схеме:17

Наименование:COPPER WASHER

Каталожный номер:B00001831

Комплект:2

Примечание:

№ на схеме:18

Наименование:COPPER WASHER

Каталожный номер:S00026335

Комплект:2

Примечание:

№ на схеме:19

Наименование:JOINT, AIR INLET-AIR COMPRESSOR

Каталожный номер:S00003935

Комплект:1

Примечание:

№ на схеме:20

Наименование:HOSE, AIR INLET-AIR COMPRESSOR

Каталожный номер:S00022117

Комплект:1

Примечание:

№ на схеме:21

Наименование:AIR INLET PIPE, AIR COMPRESSOR

Каталожный номер:S00027354

Комплект:1

Примечание:

№ на схеме:22

Наименование:JOINT, AIR OUTLET PIPE-AIR COMPRESSOR

Каталожный номер:S00022627

Комплект:1

Примечание:

№ на схеме:23

Наименование:AIR COMPRESSOR EXHAUST CONNECTOR ASSY

Каталожный номер:S00027353

Комплект:1

Примечание:

№ на схеме:24

Наименование:CLAMP

Каталожный номер:B00001567

Комплект:2

Примечание:

№ на схеме:25

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005506

Комплект:1

Примечание:
