Система электронная управления

← Компрессор воздушный с комплектующими Блок цилиндров →

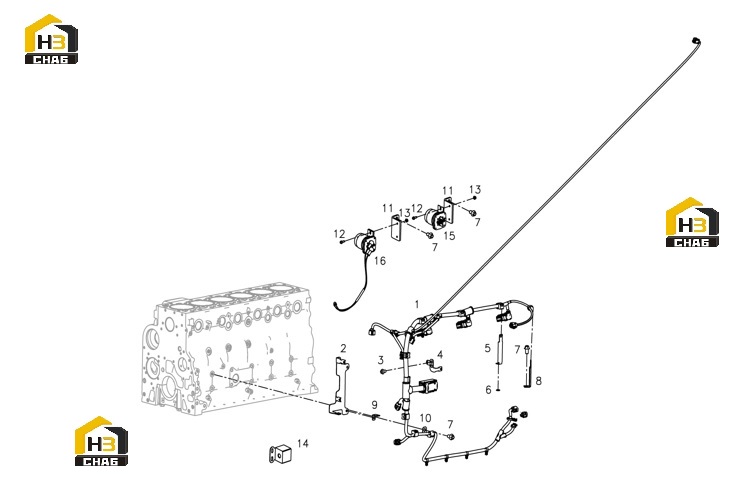

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ELECTRONICALLY CONTROLLED ENGINE HARNESS

Каталожный номер:S00027303

Комплект:1

Примечание:

№ на схеме:2

Наименование:WIRING HARNESS BRACKET

Каталожный номер:S00008280

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*16-ZN.D

Каталожный номер:B00001995

Комплект:1

Примечание:

№ на схеме:4

Наименование:WIRING HARNESS BRACKET

Каталожный номер:S00008281

Комплект:1

Примечание:

№ на схеме:5

Наименование:BRACKET, HARNESS ELECTRICAL-CONTROL

Каталожный номер:S00015352

Комплект:3

Примечание:

№ на схеме:6

Наименование:PLAIN WASHER - GB/T97.1-8-200HV-Y

Каталожный номер:B00001299

Комплект:3

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M12*20-ZN.D

Каталожный номер:B00002046

Комплект:6

Примечание:

№ на схеме:8

Наименование:BRACKET, HARNESS ELECTRICAL-CONTROL

Каталожный номер:S00015754

Комплект:1

Примечание:

№ на схеме:9

Наименование:BRACKET,HARNESS ELECTRICAL-CONTROL

Каталожный номер:S00019205

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRACKET, HARNESS ELECTRICAL-CONTROL

Каталожный номер:S00022140

Комплект:1

Примечание:

№ на схеме:11

Наименование:BRACKET, RELAY

Каталожный номер:S00025117

Комплект:2

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*16-ZN.D

Каталожный номер:B00002117

Комплект:4

Примечание:

№ на схеме:13

Наименование:HEXAGNO NUT - GB/T6177-M6-ZN.D

Каталожный номер:B00000844

Комплект:4

Примечание:

№ на схеме:14

Наименование:AMBIENT TEMPERATURE SENSOR MOUNTING BOX

Каталожный номер:S00027331

Комплект:1

Примечание:

№ на схеме:15

Наименование:RELAY

Каталожный номер:S00016469

Комплект:1

Примечание:

№ на схеме:16

Наименование:STARTING RELAY

Каталожный номер:S00027060

Комплект:1

Примечание:
