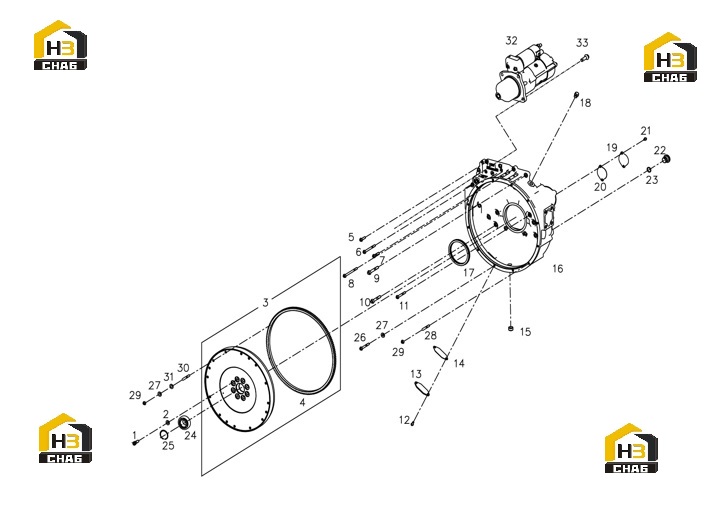

Комплектующие двигателя

← Генератор, шкивы, ремень и вентилятор Компрессор воздушный с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT, FLYWHEEL

Каталожный номер:S00007648

Комплект:8

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:S00004914

Комплект:8

Примечание:

№ на схеме:3

Наименование:RING GEAR, FLYWHEEL

Каталожный номер:S00008936

Комплект:1

Примечание:

№ на схеме:4

Наименование:FLYWHEEL RING GEAR

Каталожный номер:S00007773

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEXAGON BOLTS - GB/T16674.1-M10*40-10.9-F

Каталожный номер:B00004902

Комплект:7

Примечание:

№ на схеме:6

Наименование:HEXAGON BOLTS - Q/SC622-M10*110-10.9

Каталожный номер:B00001992

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS - Q/SC622-M10*50-10.9

Каталожный номер:B00002014

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS - Q/SC622-M10*130

Каталожный номер:B00001993

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLTS - Q/SC622-M12*90-10.9

Каталожный номер:B00002079

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEXAGON BOLTS - GB/T16674.1-M12*80-10.9

Каталожный номер:B00004631

Комплект:7

Примечание:

№ на схеме:11

Наименование:HEXAGON BOLTS - Q/SC622-M10*80-10.9

Каталожный номер:B00002031

Комплект:2

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLTS - Q/SC622-M8*16-ZN.D

Каталожный номер:B00002133

Комплект:2

Примечание:

№ на схеме:13

Наименование:FLYWHELL HOUSING OBSERVING HOLE ADAPTOR

Каталожный номер:S00008667

Комплект:1

Примечание:

№ на схеме:14

Наименование:INSPECTION PLATE GASKET，FEIWHEEL HOUSING

Каталожный номер:S00008664

Комплект:1

Примечание:

№ на схеме:15

Наименование:HEXAGON COUNTERSUNK CONE PIPE PLUG - Q/SC584.1-R3/4

Каталожный номер:B00001699

Комплект:1

Примечание:

№ на схеме:16

Наименование:FLYWHEEL HOUSING

Каталожный номер:S00008668

Комплект:1

Примечание:

№ на схеме:17

Наименование:CRANKSHAFT SEAL, BACK

Каталожный номер:D02A-118-02b

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEXAGON PIPE PLUG - Q/SC587.1-M18*1.5

Каталожный номер:B00001728

Комплект:1

Примечание:

№ на схеме:19

Наименование:COVER

Каталожный номер:D02C-104-01

Комплект:1

Примечание:

№ на схеме:20

Наименование:COVER GASKET

Каталожный номер:D02C-105-01

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEXAGON BOLTS - Q/SC622-M8*12

Каталожный номер:B00002130

Комплект:2

Примечание:

№ на схеме:22

Наименование:BORE FOR BARRING PLUG

Каталожный номер:D02C-106-01

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING - GB/T3452.1-23.6*3.55

Каталожный номер:B00000300

Комплект:1

Примечание:

№ на схеме:24

Наименование:ROLLING BEAR - GB/T276-6305-2RS

Каталожный номер:B00000234

Комплект:1

Примечание:

№ на схеме:25

Наименование:CIRCLIPS FOR BORES - GB/T893.1-62

Каталожный номер:B00001045

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*70-DAC

Каталожный номер:B00005522

Комплект:10

Примечание:

№ на схеме:27

Наименование:SPRING WASHER - GB/T93-10-DAC

Каталожный номер:B00005633

Комплект:24

Примечание:

№ на схеме:28

Наименование:STUD - GB/T899-GM10-M10*70-8.8-DAC

Каталожный номер:B00005659

Комплект:2

Примечание:

№ на схеме:29

Наименование:HEXAGON NUTS WITH FLANGE - GB/T6177-M10-DAC

Каталожный номер:B00005628

Комплект:14

Примечание:

№ на схеме:30

Наименование:STUD - GB/T899-GM10-M10*40-8.8-DAC

Каталожный номер:B00005657

Комплект:12

Примечание:

№ на схеме:31

Наименование:PLAIN WASHERS-PRODUCT GRADE A - GB/T97.1-10-200HV-DAC

Каталожный номер:B00005639

Комплект:12

Примечание:

№ на схеме:32

Наименование:STARTER

Каталожный номер:S00018989

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*30-10.9-DAC

Каталожный номер:B00005510

Комплект:3

Примечание:
