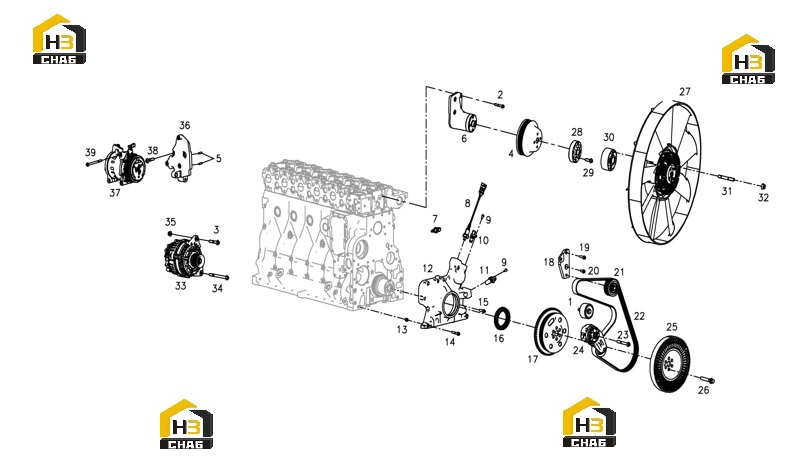

Генератор, шкивы, ремень и вентилятор

← Система газораспределения Комплектующие двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:IDLER ASSY

Каталожный номер:S00007894

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*45-10.9

Каталожный номер:B00004372

Комплект:4

Примечание:

№ на схеме:3

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*55-10.9-DAC

Каталожный номер:B00005518

Комплект:4

Примечание:

№ на схеме:4

Наименование:PULLEY, FAN

Каталожный номер:S00017970

Комплект:1

Примечание:

№ на схеме:5

Наименование:PARALLEL PINS - GB/T119-A6*22

Каталожный номер:B00000123

Комплект:2

Примечание:

№ на схеме:6

Наименование:FAN BEARING HOUSING

Каталожный номер:S00003910

Комплект:1

Примечание:

№ на схеме:7

Наименование:SENSOR, TEMPERATURE

Каталожный номер:D88A-003-800

Комплект:1

Примечание:

№ на схеме:8

Наименование:SENSOR, OIL PRESSURE

Каталожный номер:D88A-008-800

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*12

Каталожный номер:B00002111

Комплект:2

Примечание:

№ на схеме:10

Наименование:CAMSHAFT PHASE SENSOR

Каталожный номер:S00003913

Комплект:1

Примечание:

№ на схеме:11

Наименование:SENSOR, SPEED

Каталожный номер:D88A-001-800

Комплект:1

Примечание:

№ на схеме:12

Наименование:FRONT GEAR HOUSING

Каталожный номер:S00003926

Комплект:1

Примечание:

№ на схеме:13

Наименование:DOWEL PIN

Каталожный номер:S00000949

Комплект:2

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*45

Каталожный номер:B00002147

Комплект:7

Примечание:

№ на схеме:15

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*30

Каталожный номер:B00002139

Комплект:6

Примечание:

№ на схеме:16

Наименование:CRANKSHAFT SEAL, FRONT

Каталожный номер:S00004645

Комплект:1

Примечание:

№ на схеме:17

Наименование:PULLEY, CRANKSHAFT

Каталожный номер:S00004275

Комплект:1

Примечание:

№ на схеме:18

Наименование:IDLER BRACKET

Каталожный номер:S00007856

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*30-10.9-F

Каталожный номер:B00004991

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*20-10.9-F

Каталожный номер:B00004897

Комплект:2

Примечание:

№ на схеме:21

Наименование:IDLER ASSY

Каталожный номер:S00007896

Комплект:1

Примечание:

№ на схеме:22

Наименование:BELT, FAN

Каталожный номер:S00032162

Комплект:1

Примечание:

№ на схеме:23

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*80-10.9

Каталожный номер:B00004630

Комплект:1

Примечание:

№ на схеме:24

Наименование:TENSIONER ASSY

Каталожный номер:S00007858

Комплект:1

Примечание:

№ на схеме:25

Наименование:CRANKSHAFT DAMPER

Каталожный номер:S00005120

Комплект:1

Примечание:

№ на схеме:26

Наименование:CRANKSHAFT DAMPER BOLT

Каталожный номер:S00003467

Комплект:6

Примечание:

№ на схеме:27

Наименование:FAN GROUP

Каталожный номер:D16L-000-16

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPACER, FAN

Каталожный номер:S00027173

Комплект:1

Примечание:

№ на схеме:29

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*30-10.9-ZN.D

Каталожный номер:B00005036

Комплект:4

Примечание:

№ на схеме:30

Наименование:SPACER, FAN

Каталожный номер:D16A-128-35

Комплект:1

Примечание:

№ на схеме:31

Наименование:STUD - GB/T899-GM12-M12*70-8.8-Y

Каталожный номер:B00001128

Комплект:4

Примечание:

№ на схеме:32

Наименование:HEXAGON NUTS WITH FLANGE - GB/T6177-M12-Zn.D

Каталожный номер:B00000837

Комплект:4

Примечание:

№ на схеме:33

Наименование:ALTERNATOR

Каталожный номер:S00003601

Комплект:1

Примечание:

№ на схеме:34

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*120-10.9-DAC

Каталожный номер:B00005504

Комплект:1

Примечание:

№ на схеме:35

Наименование:HEXAGON NUTS WITH FLANGE - GB/T6177-M10-DAC

Каталожный номер:B00005628

Комплект:1

Примечание:

№ на схеме:36

Наименование:BRACKET, AIR CONDITIONER COMPRESSOR

Каталожный номер:S00004653

Комплект:1

Примечание:

№ на схеме:37

Наименование:AIR CONDITIONING COMPRESSOR ASSY

Каталожный номер:S00004661

Комплект:1

Примечание:

№ на схеме:38

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M10*45-10.9-ZN.D

Каталожный номер:B00005031

Комплект:3

Примечание:

№ на схеме:39

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*100-10.9-ZN.D

Каталожный номер:B00005030

Комплект:3

Примечание:
