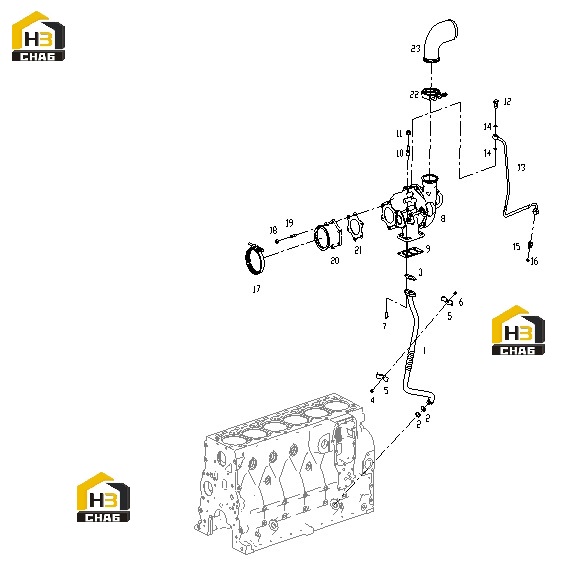

Система турбонагнетателя

← Коллектор выпускной с комплектующими Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TURBOCHARGER OIL RETURN PIPE SERVICE GROUP

Каталожный номер:S00007590

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:D02A-171-80

Комплект:2

Примечание:

№ на схеме:3

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:C19BL-19BL020

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEXAGON BOLTS

Каталожный номер:B00002110

Комплект:1

Примечание:

№ на схеме:5

Наименование:CLAMP

Каталожный номер:D19-003-01A

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000790

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS

Каталожный номер:B00004897

Комплект:2

Примечание:

№ на схеме:8

Наименование:TURBOCHARGER SERVICE GROUP

Каталожный номер:S00023886

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET, INLET-TURBINE

Каталожный номер:S00008098

Комплект:1

Примечание:

№ на схеме:10

Наименование:STUD

Каталожный номер:D13-103-01

Комплект:4

Примечание:

№ на схеме:11

Наименование:TURBOCHARGER SELF-LOCKING NUT

Каталожный номер:S00007338

Комплект:4

Примечание:

№ на схеме:12

Наименование:TURBOCHARGER OIL INLET BANJO BOLT

Каталожный номер:B00002178

Комплект:1

Примечание:

№ на схеме:13

Наименование:TURBOCHARGER OIL INLET PIPE SERVICE GROUP

Каталожный номер:S00007592

Комплект:1

Примечание:

№ на схеме:14

Наименование:COPPER WASHER

Каталожный номер:B00001818

Комплект:2

Примечание:

№ на схеме:15

Наименование:CONNECTOR SERVICE GROUP

Каталожный номер:S00003939

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:S00005682

Комплект:1

Примечание:

№ на схеме:17

Наименование:CLAMP ASSY

Каталожный номер:D13-001-01

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000793

Комплект:6

Примечание:

№ на схеме:19

Наименование:STUD

Каталожный номер:D13-303-01

Комплект:6

Примечание:

№ на схеме:20

Наименование:CONNECTING HOUSING, OUTLET PIPE-TURBINE

Каталожный номер:S00006303

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKET, OUTLET-TURBINE

Каталожный номер:S00006330

Комплект:1

Примечание:

№ на схеме:22

Наименование:CLAMP ASSY

Каталожный номер:D12B-001-900

Комплект:1

Примечание:

№ на схеме:23

Наименование:AIR OUTLET PIPE, COMPRESSOR

Каталожный номер:S00004848

Комплект:1

Примечание:
