Коллектор выпускной с комплектующими

← Система газораспределения Система турбонагнетателя →

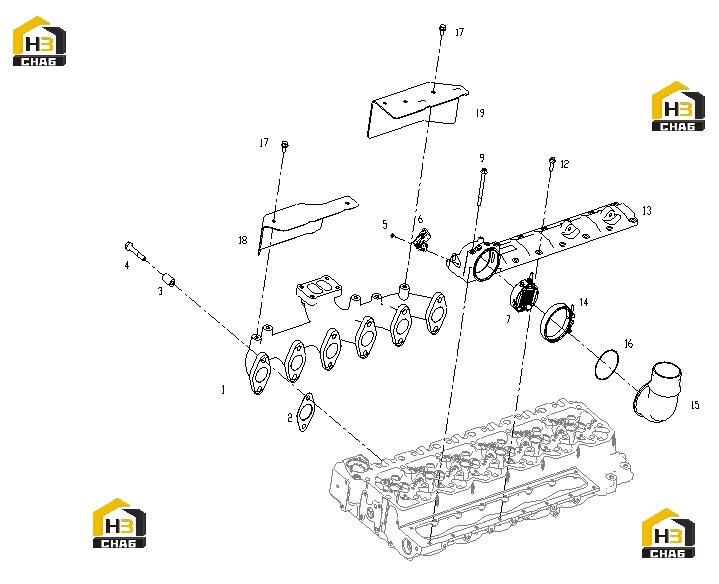

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EXHAUST MANIFOLD SERVICE GROUP

Каталожный номер:S00022624

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:S00003834

Комплект:6

Примечание:

№ на схеме:3

Наименование:EXHAUST PIPE BOLT SPACER

Каталожный номер:S00003833

Комплект:12

Примечание:

№ на схеме:4

Наименование:BOLT EXHAUST MANIFOLD

Каталожный номер:D04-145-30A

Комплект:12

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:B00000582

Комплект:1

Примечание:

№ на схеме:6

Наименование:SENSOR, AIR INTAKE TEMPERATURE AND PRESSURE

Каталожный номер:S00018375

Комплект:1

Примечание:

№ на схеме:7

Наименование:INTAKE AIR HEATER ASSY

Каталожный номер:S00009050

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:S00005855

Комплект:2

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:S00005856

Комплект:14

Примечание:

№ на схеме:13

Наименование:COVER, AIR INTAKE PIPE

Каталожный номер:S00004967

Комплект:1

Примечание:

№ на схеме:14

Наименование:CLAMP

Каталожный номер:S00005009

Комплект:1

Примечание:

№ на схеме:15

Наименование:AIR INTAKE PIPE ELBOW SERVICE GROUP

Каталожный номер:S00005016

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING

Каталожный номер:S00004985

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:D13-318-02

Комплект:4

Примечание:

№ на схеме:18

Наименование:HEAT SHIELD (FRONT)

Каталожный номер:S00012276

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEAT SHIELD (REAR)

Каталожный номер:S00012275

Комплект:1

Примечание:
