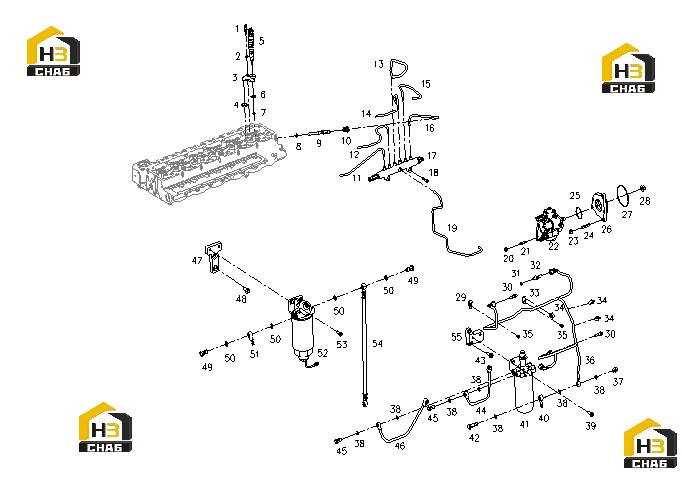

Система топливная

← Система турбонагнетателя Система масляная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:D03-112-01

Комплект:6

Примечание:

№ на схеме:2

Наименование:SPHERICAL WASHER

Каталожный номер:B00000973

Комплект:6

Примечание:

№ на схеме:3

Наименование:CLAMP, INJECTOR

Каталожный номер:S00007985

Комплект:6

Примечание:

№ на схеме:4

Наименование:SPACER, INJECTOR CLAMP

Каталожный номер:S00003958

Комплект:5

Примечание:

№ на схеме:5

Наименование:INJECTOR ASSY

Каталожный номер:S00001059

Комплект:6

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:S00005022

Комплект:6

Примечание:

№ на схеме:7

Наименование:GASKET, INJECTOR

Каталожный номер:D28-105-900

Комплект:6

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:D28-107-02

Комплект:6

Примечание:

№ на схеме:9

Наименование:INJECTOR CONNECTOR

Каталожный номер:S00001060

Комплект:6

Примечание:

№ на схеме:10

Наименование:INJECTOR FUEL INLET TUBE NUT

Каталожный номер:S00004602

Комплект:6

Примечание:

№ на схеме:11

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:S00004950

Комплект:1

Примечание:

№ на схеме:12

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Каталожный номер:S00004951

Комплект:1

Примечание:

№ на схеме:13

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Каталожный номер:S00004952

Комплект:1

Примечание:

№ на схеме:14

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:S00004957

Комплект:1

Примечание:

№ на схеме:15

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Каталожный номер:S00004958

Комплект:1

Примечание:

№ на схеме:16

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Каталожный номер:S00004959

Комплект:1

Примечание:

№ на схеме:17

Наименование:RAIL TUBE ASSY

Каталожный номер:S00003342

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004449

Комплект:2

Примечание:

№ на схеме:19

Наименование:FUEL INLET PIPE ASSY, RAIL

Каталожный номер:S00023987

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000846

Комплект:2

Примечание:

№ на схеме:21

Наименование:STUD

Каталожный номер:B00001137

Комплект:2

Примечание:

№ на схеме:22

Наименование:FUEL INJECTION PUMP ASSY

Каталожный номер:S00006800

Комплект:1

Примечание:

№ на схеме:23

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000833

Комплект:3

Примечание:

№ на схеме:24

Наименование:STUD

Каталожный номер:B00001163

Комплект:3

Примечание:

№ на схеме:25

Наименование:O-RING

Каталожный номер:B00001387

Комплект:1

Примечание:

№ на схеме:26

Наименование:FUEL INJECTION PUMP FLANGE ADAPTER

Каталожный номер:S00008207

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:S00004098

Комплект:1

Примечание:

№ на схеме:28

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:D28C-102-500

Комплект:1

Примечание:

№ на схеме:29

Наименование:CLAMP

Каталожный номер:D26-117-34

Комплект:1

Примечание:

№ на схеме:30

Наименование:OIL RETURN CONNECTOR

Каталожный номер:S00011102

Комплект:2

Примечание:

№ на схеме:31

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001546

Комплект:1

Примечание:

№ на схеме:32

Наименование:OIL RETURN CONNECTOR

Каталожный номер:S00011103

Комплект:1

Примечание:

№ на схеме:33

Наименование:BRACKET, LOW PRESSURE FUEL PIPE

Каталожный номер:S00020722

Комплект:1

Примечание:

№ на схеме:34

Наименование:FUEL LINES CLAMP

Каталожный номер:S00006746

Комплект:3

Примечание:

№ на схеме:35

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002131

Комплект:2

Примечание:

№ на схеме:36

Наименование:FUEL RETURN PIPE ASSY, LOW PRESSURE

Каталожный номер:S00028120

Комплект:1

Примечание:

№ на схеме:37

Наименование:HEXAGON PLUG SCREW

Каталожный номер:B00005011

Комплект:1

Примечание:

№ на схеме:38

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001547

Комплект:8

Примечание:

№ на схеме:39

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002003

Комплект:2

Примечание:

№ на схеме:40

Наименование:DIESEL ENGINS-REQUIREMENTS FOR LOW PRESSSURE HYDRAULIC HOSE ASSEMBLIES

Каталожный номер:B00001472

Комплект:1

Примечание:

№ на схеме:41

Наименование:SECONDARY FUEL FILTER BASE ASSY

Каталожный номер:S00028254

Комплект:1

Примечание:

№ на схеме:42

Наименование:BANJO BOLT

Каталожный номер:D26C-142-901

Комплект:1

Примечание:

№ на схеме:43

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002053

Комплект:2

Примечание:

№ на схеме:44

Наименование:FUEL SUPPLY PUMP OUTLET TUBE ASSY

Каталожный номер:S00027836

Комплект:1

Примечание:

№ на схеме:45

Наименование:BANJO BOLT

Каталожный номер:B00005015

Комплект:2

Примечание:

№ на схеме:46

Наименование:FUEL FILTER OUTLET LINE ASSY

Каталожный номер:S00027840

Комплект:1

Примечание:

№ на схеме:47

Наименование:BRACKET, FUEL FILTER

Каталожный номер:S00022460

Комплект:1

Примечание:

№ на схеме:48

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005532

Комплект:2

Примечание:

№ на схеме:49

Наименование:BANJO BOLT

Каталожный номер:B00005046

Комплект:2

Примечание:

№ на схеме:50

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001548

Комплект:4

Примечание:

№ на схеме:51

Наименование:BLEEDING JOINT

Каталожный номер:S00004796

Комплект:1

Примечание:

№ на схеме:52

Наименование:SECONDARY FUEL FILTER BASE ASSY

Каталожный номер:S00024200

Комплект:1

Примечание:

№ на схеме:53

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005511

Комплект:2

Примечание:

№ на схеме:54

Наименование:INLET PIPE, FUEL SUPPLY PUMP

Каталожный номер:S00023147

Комплект:1

Примечание:

№ на схеме:55

Наименование:BRACKET, FUEL FILTER

Каталожный номер:S00027845

Комплект:1

Примечание:
