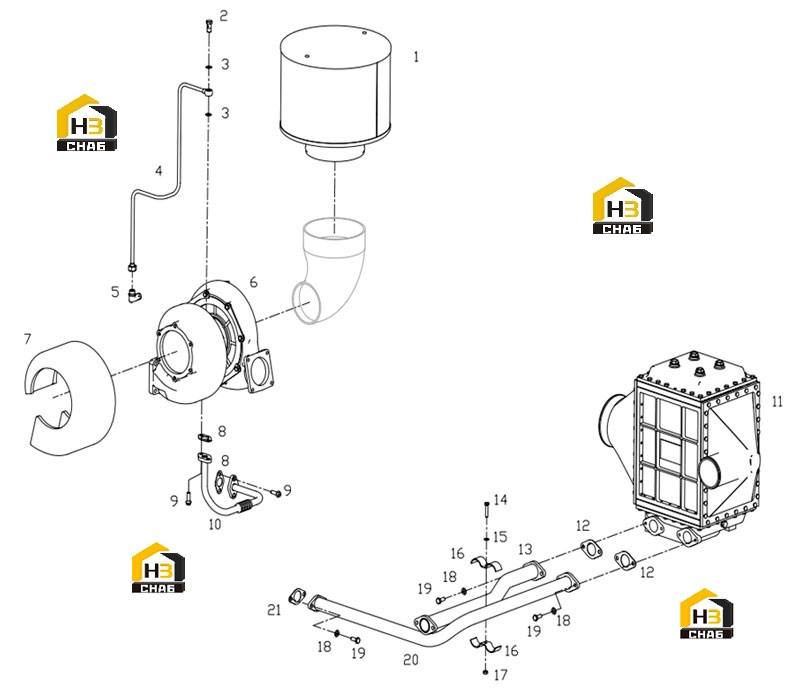

Система охлаждения воздуха и турбонагнетатель
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:B00002179
Комплект:1
Примечание:Q/SC642.1-01-M14*1.5
№ на схеме:3
Каталожный номер:B00001824
Комплект:2
Примечание:Q/SC598-14*20
№ на схеме:4
Каталожный номер:W19B-001-02
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:W38A-101-01
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:W19B-102-01
Комплект:2
Примечание:
№ на схеме:9
Каталожный номер:B00002001
Комплект:4
Примечание:Q/SC622-M10*30
№ на схеме:10
Каталожный номер:W19B-002-03
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:W24B-002-01
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:B00000641
Комплект:1
Примечание:GB/T5783-M8*40
№ на схеме:15
Каталожный номер:B00001299
Комплект:1
Примечание:GB/T97.1-8-200HV-Y
№ на схеме:17
Каталожный номер:B00000793
Комплект:1
Примечание:GB/T6170-M8-Y
№ на схеме:18
Каталожный номер:B00001275
Комплект:6
Примечание:GB/T97.1-10-200HV-Y
№ на схеме:19
Каталожный номер:B00000505
Комплект:6
Примечание:GB/T5783-M10*25
№ на схеме:20
Каталожный номер:W24B-001-01
Комплект:1
Примечание:
