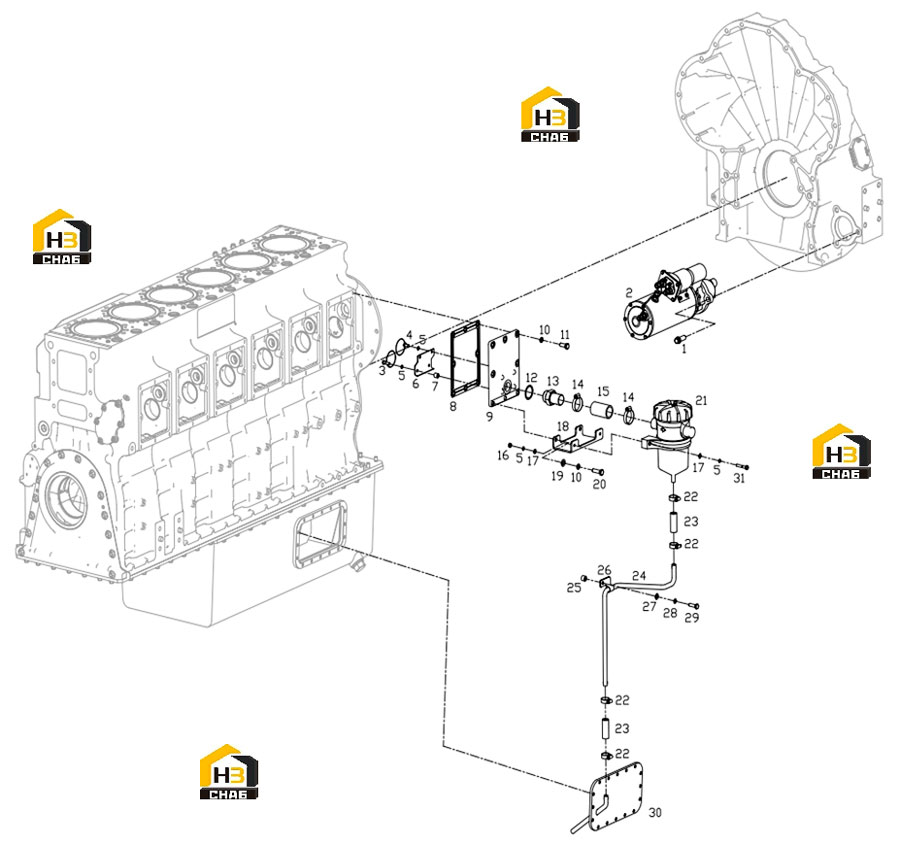

Комплектующие двигателя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00004182
Комплект:3
Примечание:JB/T6686-M16*40-10.9
№ на схеме:3
Каталожный номер:B00004189
Комплект:2
Примечание:Q/SC611.3-M8*28
№ на схеме:4
Каталожный номер:B00001881
Комплект:2
Примечание:Q/SC602-M8*16
№ на схеме:5
Каталожный номер:B00001253
Комплект:8
Примечание:GB/T93-8
№ на схеме:8
Каталожный номер:W02E-101-01
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:B00001239
Комплект:8
Примечание:GB/T93-12
№ на схеме:11
Каталожный номер:B00000541
Комплект:6
Примечание:GB/T5783-M12*30
№ на схеме:13
Каталожный номер:W02E-006-01
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:B00002388
Комплект:1
Примечание:Q/SC646-38*80
№ на схеме:16
Каталожный номер:B00000793
Комплект:2
Примечание:GB/T6170-M8-Y
№ на схеме:17
Каталожный номер:B00001299
Комплект:4
Примечание:GB/T97.1-8-200HV-Y
№ на схеме:19
Каталожный номер:B00001278
Комплект:2
Примечание:GB/T97.1-12-200HV-Y
№ на схеме:20
Каталожный номер:B00000547
Комплект:2
Примечание:GB/T5783-M12*40
№ на схеме:21
Каталожный номер:W02E-004-01
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:W02E-120-01
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:B00001275
Комплект:1
Примечание:GB/T97.1-10-200HV-Y
№ на схеме:28
Каталожный номер:B00001237
Комплект:1
Примечание:GB/T93-10
№ на схеме:29
Каталожный номер:B00000512
Комплект:1
Примечание:GB/T5783-M10*35
№ на схеме:31
Каталожный номер:B00000485
Комплект:2
Примечание:GB/T5782-M8*50
