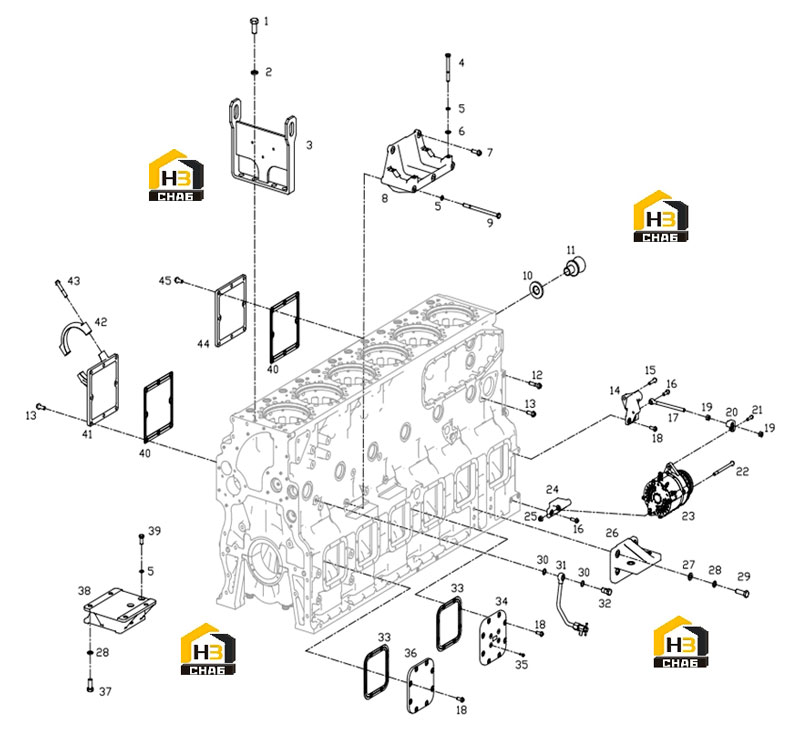

Кронштейны двигателя и генератор
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00004172
Комплект:4
Примечание:GB/T5783-M20*45-10.9
№ на схеме:2
Каталожный номер:B00001246
Комплект:4
Примечание:GB/T93-20
№ на схеме:3
Каталожный номер:W04D-001-01
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:B00004173
Комплект:4
Примечание:GB/T5785-M12*1.5*110-10.9
№ на схеме:5
Каталожный номер:B00001239
Комплект:11
Примечание:GB/T93-12
№ на схеме:6
Каталожный номер:B00004192
Комплект:4
Примечание:GB/T849-12
№ на схеме:7
Каталожный номер:B00002056
Комплект:2
Примечание:Q/SC622-M12*35-ZN.D
№ на схеме:8
Каталожный номер:W02F-103-01
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:W02F-102-01
Комплект:3
Примечание:
№ на схеме:12
Каталожный номер:B00002065
Комплект:2
Примечание:Q/SC622-M12*50-ZN.D
№ на схеме:13
Каталожный номер:B00002050
Комплект:19
Примечание:Q/SC622-M12*30
№ на схеме:15
Каталожный номер:B00002009
Комплект:2
Примечание:Q/SC622-M10*40-ZN.D
№ на схеме:16
Каталожный номер:B00002003
Комплект:3
Примечание:Q/SC622-M10*30-ZN.D
№ на схеме:18
Каталожный номер:B00002000
Комплект:42
Примечание:Q/SC622-M10*25-ZN.D
№ на схеме:19
Каталожный номер:B00000772
Комплект:2
Примечание:GB/T6170-M12-Y
№ на схеме:21
Каталожный номер:B00002139
Комплект:1
Примечание:Q/SC622-M8*30
№ на схеме:22
Каталожный номер:B00004833
Комплект:1
Примечание:GB/T16674.1-M10*140
№ на схеме:25
Каталожный номер:B00000834
Комплект:1
Примечание:GB/T6177-M10-Zn.D
№ на схеме:26
Каталожный номер:W33A-101-01
Комплект:2
Примечание:
№ на схеме:27
Каталожный номер:B00001284
Комплект:8
Примечание:GB/T97.1-16-200HV-Y
№ на схеме:28
Каталожный номер:B00001243
Комплект:12
Примечание:GB/T93-16
№ на схеме:29
Каталожный номер:B00004171
Комплект:8
Примечание:GB/T5783-M16*50-10.9
№ на схеме:31
Каталожный номер:W02F-001-01
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:B00002181
Комплект:1
Примечание:Q/SC642.1-01-M18*1.5
№ на схеме:33
Каталожный номер:W02F-111-01
Комплект:5
Примечание:
№ на схеме:34
Каталожный номер:W02F-117-01
Комплект:1
Примечание:
№ на схеме:35
Каталожный номер:B00004892
Комплект:4
Примечание:GB/T16674.1-M6*16-10.9-F
№ на схеме:36
Каталожный номер:W02F-108-01
Комплект:4
Примечание:
№ на схеме:37
Каталожный номер:B00000572
Комплект:4
Примечание:GB/T5783-M16*40
№ на схеме:39
Каталожный номер:B00000541
Комплект:4
Примечание:GB/T5783-M12*30
№ на схеме:40
Каталожный номер:W02F-109-01
Комплект:5
Примечание:
№ на схеме:41
Каталожный номер:W02F-112-01
Комплект:2
Примечание:
№ на схеме:42
Каталожный номер:W02F-113-01
Комплект:2
Примечание:
№ на схеме:43
Каталожный номер:B00002072
Комплект:4
Примечание:Q/SC622-M12*65
№ на схеме:45
Каталожный номер:B00002049
Комплект:24
Примечание:Q/SC622-M12*25-ZN.D
