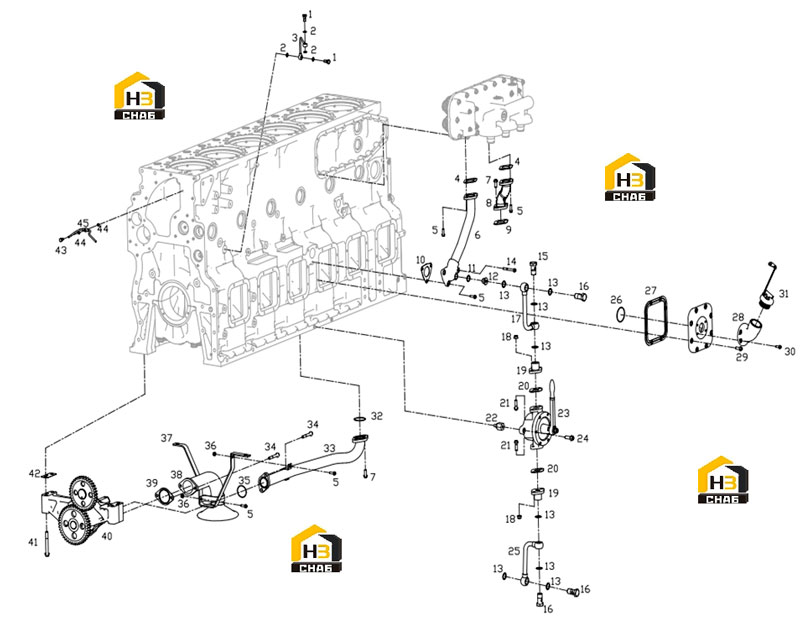

Система масляная
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00002177
Комплект:2
Примечание:Q/SC642.1-01-M10*1
№ на схеме:2
Каталожный номер:B00001545
Комплект:4
Примечание:Q/SC1294-10
№ на схеме:3
Каталожный номер:W19A-003-01
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:W19A-106-01
Комплект:2
Примечание:
№ на схеме:5
Каталожный номер:B00002137
Комплект:8
Примечание:Q/SC622-M8*25
№ на схеме:6
Каталожный номер:W19A-001-01
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:B00001999
Комплект:4
Примечание:Q/SC622-M10*25
№ на схеме:8
Каталожный номер:W19A-002-01
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:W19A-107-01
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:B00001839
Комплект:1
Примечание:Q/SC598-22*28
№ на схеме:12
Каталожный номер:B00001707
Комплект:1
Примечание:Q/SC584.2-M22*1.5
№ на схеме:13
Каталожный номер:B00001840
Комплект:8
Примечание:Q/SC598-22*30
№ на схеме:14
Каталожный номер:B00002158
Комплект:1
Примечание:Q/SC622-M8*65
№ на схеме:16
Каталожный номер:B00002182
Комплект:3
Примечание:Q/SC642.1-01-M22*1.5
№ на схеме:17
Каталожный номер:W51A-108-01
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:B00000833
Комплект:4
Примечание:GB/T6177-M10-Y
№ на схеме:21
Каталожный номер:B00002004
Комплект:4
Примечание:Q/SC622-M10*35
№ на схеме:23
Каталожный номер:W51A-002-01
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:B00002055
Комплект:2
Примечание:Q/SC622-M12*35-10.9
№ на схеме:25
Каталожный номер:W51A-107-01
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:W02F-111-01
Комплект:1
Примечание:
№ на схеме:29
Каталожный номер:B00002000
Комплект:8
Примечание:Q/SC622-M10*25-ZN.D
№ на схеме:30
Каталожный номер:B00002134
Комплект:4
Примечание:Q/SC622-M8*20
№ на схеме:31
Каталожный номер:D02A-006-01A
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:B00004995
Комплект:1
Примечание:GB/T3452.1-53*2.65
№ на схеме:33
Каталожный номер:W19A-006-02
Комплект:1
Примечание:
№ на схеме:34
Каталожный номер:B00002024
Комплект:4
Примечание:Q/SC622-M10*70
№ на схеме:36
Каталожный номер:B00000846
Комплект:2
Примечание:GB/T6177-M8-Y
№ на схеме:38
Каталожный номер:W19A-005-01
Комплект:1
Примечание:
№ на схеме:39
Каталожный номер:W19A-118-01
Комплект:1
Примечание:
№ на схеме:42
Каталожный номер:B00002035
Комплект:4
Примечание:Q/SC622-M12*100
№ на схеме:43
Каталожный номер:B00002185
Комплект:1
Примечание:Q/SC642.1-01-M8*1
№ на схеме:44
Каталожный номер:B00001854
Комплект:2
Примечание:Q/SC598-8*12
№ на схеме:45
Каталожный номер:W19A-007-01
Комплект:1
Примечание:
