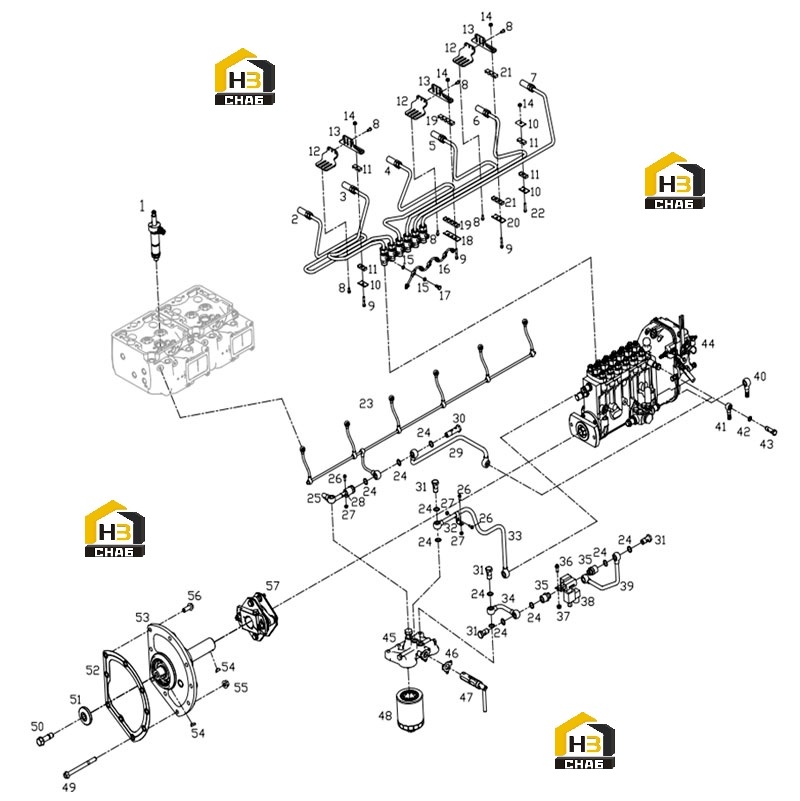

Система топливная
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:-
Каталожный номер:S00019466
Комплект:1
Примечание:
№ на схеме:-
Каталожный номер:D100X-011-01
Комплект:1
Примечание:
№ на схеме:-
Каталожный номер:W26B-001-01
Комплект:6
Примечание:
№ на схеме:2
Каталожный номер:W26A-001-05
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:W26A-002-05
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:W26A-003-05
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:W26A-004-05
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:W26A-005-05
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:W26A-006-05
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:B00002113
Комплект:18
Примечание:Q/SC622-M6*12-ZN.D
№ на схеме:9
Каталожный номер:B00002124
Комплект:7
Примечание:Q/SC622-M6*35
№ на схеме:10
Каталожный номер:W26A-106-01
Комплект:4
Примечание:
№ на схеме:11
Каталожный номер:W26A-104-01
Комплект:6
Примечание:
№ на схеме:12
Каталожный номер:W26A-109-01
Комплект:3
Примечание:
№ на схеме:13
Каталожный номер:W26A-110-01
Комплект:3
Примечание:
№ на схеме:14
Каталожный номер:B00000843
Комплект:8
Примечание:GB/T6177-M6-Y
№ на схеме:15
Каталожный номер:B00001555
Комплект:12
Примечание:Q/SC1294-8
№ на схеме:16
Каталожный номер:W26A-007-01
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:B00002185
Комплект:6
Примечание:Q/SC642.1-01-M8*1
№ на схеме:18
Каталожный номер:W26A-113-05
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:W26A-112-05
Комплект:2
Примечание:
№ на схеме:20
Каталожный номер:W26A-107-01
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:W26A-105-01
Комплект:2
Примечание:
№ на схеме:22
Каталожный номер:B00002123
Комплект:1
Примечание:Q/SC622-M6*30
№ на схеме:23
Каталожный номер:W26B-002-01
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:B00001831
Комплект:11
Примечание:Q/SC598-18*24
№ на схеме:25
Каталожный номер:W26B-003-02
Комплект:1
Примечание:
№ на схеме:26
Каталожный номер:B00002117
Комплект:3
Примечание:Q/SC622-M6*16-ZN.D
№ на схеме:27
Каталожный номер:B00000844
Комплект:3
Примечание:GB/T6177-M6-ZN.D
№ на схеме:29
Каталожный номер:W26B-006-01
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:B00002181
Комплект:4
Примечание:Q/SC642.1-01-M18*1.5
№ на схеме:33
Каталожный номер:W26B-005-02
Комплект:1
Примечание:
№ на схеме:34
Каталожный номер:W26B-007-01
Комплект:1
Примечание:
№ на схеме:35
Каталожный номер:W26B-120-01
Комплект:2
Примечание:
№ на схеме:36
Каталожный номер:B00002136
Комплект:2
Примечание:Q/SC622-M8*20-ZN.D
№ на схеме:37
Каталожный номер:B00000847
Комплект:2
Примечание:GB/T6177-M8-ZN.D
№ на схеме:39
Каталожный номер:W26B-004-02
Комплект:1
Примечание:
№ на схеме:42
Каталожный номер:B00001823
Комплект:1
Примечание:Q/SC598-14*18
№ на схеме:44
Каталожный номер:W28C-000-05
Комплект:1
Примечание:
№ на схеме:46
Каталожный номер:S00013379
Комплект:1
Примечание:
№ на схеме:47
Каталожный номер:S00013380
Комплект:1
Примечание:
№ на схеме:49
Каталожный номер:W25A-118-01
Комплект:5
Примечание:
№ на схеме:53
Каталожный номер:W25A-002-01
Комплект:1
Примечание:
№ на схеме:54
Каталожный номер:B00000062
Комплект:2
Примечание:GB/T1099-6*22
№ на схеме:55
Каталожный номер:B00004176
Комплект:5
Примечание:GB/T6177.1-M14-Y
№ на схеме:56
Каталожный номер:B00002084
Комплект:4
Примечание:Q/SC622-M14*35
