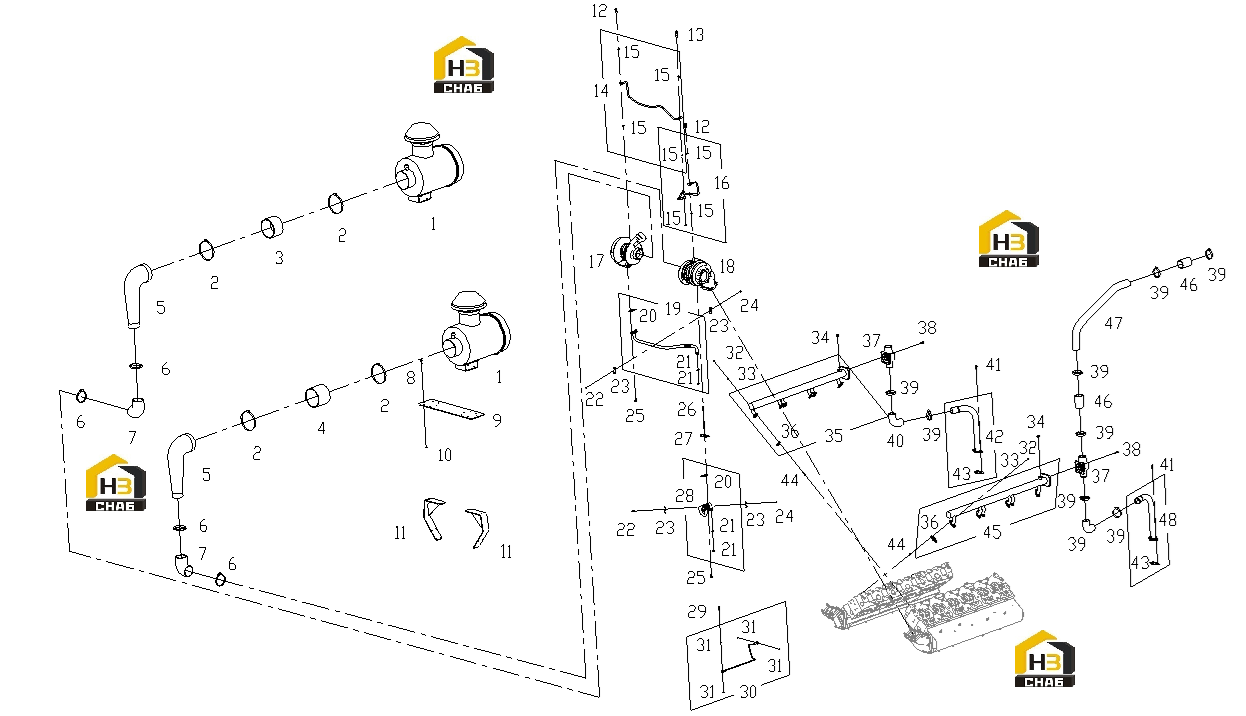

Система очистки воздуха и турбонагнетатель

← Поддон двигателя, насос масляный и щуп Блок цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Water pump inlet pipe connecting pipe 2

Каталожный номер:S00009968+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:Water pump inlet pipe connecting pipe 1

Каталожный номер:S00009967+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:Welded parts of the left outlet pipe of the cylinder head

Каталожный номер:S00009380+06

Комплект:1

Примечание:

№ на схеме:-

Наименование:Thermostat

Каталожный номер:S00010360+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:Thermostat seat

Каталожный номер:S00009870+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:Welded parts of the right outlet pipe of the cylinder head

Каталожный номер:S00009378+06

Комплект:1

Примечание:

№ на схеме:-

Наименование:Tubing

Каталожный номер:B774ZL-19-002+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Turbocharger oil return tube service group

Каталожный номер:S00012775-03+04

Комплект:1

Примечание:20120802

№ на схеме:-

Наименование:Supercharger return pipe flange

Каталожный номер:S00012775-01+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:Supercharger oil return pipe joint

Каталожный номер:S00012776-02+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:Welding parts of supercharger return pipe

Каталожный номер:S00012775+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:COPPER WASHER

Каталожный номер:B00001814

Комплект:4

Примечание:

№ на схеме:-

Наименование:TURBOCHARGER OIL RETURN TUBE SERVICE GROUP

Каталожный номер:S00012776-03+04

Комплект:1

Примечание:201208142

№ на схеме:-

Наименование:Supercharger return pipe flange

Каталожный номер:S00012776-01+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:Supercharger oil return pipe joint

Каталожный номер:S00012776-02+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:Welding parts of supercharger return pipe

Каталожный номер:S00012776+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:Supercharger inlet pipe

Каталожный номер:S00012777-01+04

Комплект:1

Примечание:

№ на схеме:-

Наименование:Pipe joint body

Каталожный номер:B00002188

Комплект:2

Примечание:

№ на схеме:-

Наименование:Welding parts of the oil inlet pipe of the supercharger

Каталожный номер:S00012777+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:Supercharger inlet pipe

Каталожный номер:S00012778-01+04

Комплект:1

Примечание:

№ на схеме:-

Наименование:Pipe joint body

Каталожный номер:B00002188

Комплект:2

Примечание:

№ на схеме:-

Наименование:Welding parts of the oil inlet pipe of the supercharger

Каталожный номер:S00012778+03

Комплект:1

Примечание:

№ на схеме:1

Наименование:AIR FILTER GROUP

Каталожный номер:KLB-14G-000+B

Комплект:2

Примечание:

№ на схеме:2

Наименование:CLAMP

Каталожный номер:B00001562

Комплект:4

Примечание:

№ на схеме:3

Наименование:AIR INLET PIPE, TURBOCHARGER

Каталожный номер:S00014896+01

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR INLET PIPE, TURBOCHARGER

Каталожный номер:S00014895+01

Комплект:1

Примечание:

№ на схеме:5

Наименование:AIR INLET PIPE, TURBOCHARGER

Каталожный номер:S00014887+01

Комплект:2

Примечание:

№ на схеме:6

Наименование:CLAMP

Каталожный номер:B00001583

Комплект:4

Примечание:

№ на схеме:7

Наименование:TURBOCHARGER AIR INLET PIPE CONNECTING TUBE

Каталожный номер:S00014893+02

Комплект:2

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:B00002137

Комплект:12

Примечание:

№ на схеме:9

Наименование:AIR FILTER BRACKET CONNECTING PLATE

Каталожный номер:S00009119+02

Комплект:1

Примечание:

№ на схеме:10

Наименование:NUT

Каталожный номер:B00000846

Комплект:12

Примечание:

№ на схеме:11

Наименование:AIR FILTER BRACKET

Каталожный номер:S00009096+01

Комплект:2

Примечание:

№ на схеме:12

Наименование:BANJO BOLT

Каталожный номер:B00002179

Комплект:2

Примечание:

№ на схеме:13

Наименование:CONNECTOR SCREW

Каталожный номер:771Z-17-001A+A

Комплект:2

Примечание:

№ на схеме:14

Наименование:TURBOCHARGER OIL INLET TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:COPPER WASHER

Каталожный номер:B00001823

Комплект:9

Примечание:

№ на схеме:16

Наименование:TURBOCHARGER OIL INLET TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:17

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00009698+02

Комплект:1

Примечание:

№ на схеме:18

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00009697+02

Комплект:1

Примечание:

№ на схеме:19

Наименование:TURBOCHARGER OIL RETURN TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:20

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:S00001805+02

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-RING

Каталожный номер:D02A-172-900+A

Комплект:4

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:B00002114

Комплект:2

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:D19-003-01A+B

Комплект:4

Примечание:

№ на схеме:24

Наименование:NUT

Каталожный номер:B00000843

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:B00001997

Комплект:4

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:B00001996

Комплект:1

Примечание:

№ на схеме:27

Наименование:FIXING BLOCK

Каталожный номер:S00010941+01

Комплект:1

Примечание:

№ на схеме:28

Наименование:TURBOCHARGER OIL RETURN TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:29

Наименование:BANJO BOLT

Каталожный номер:B00002221

Комплект:1

Примечание:

№ на схеме:30

Наименование:OIL FILLER TUBE SERVICE GROUP

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:32

Наименование:SMALL HEX HEAD NUT

Каталожный номер:B00001891

Комплект:24

Примечание:

№ на схеме:33

Наименование:SPRING WASHER

Каталожный номер:B00001253

Комплект:24

Примечание:

№ на схеме:34

Наименование:HEXAGON COUNTERSUNK CONE PIPE PLUG

Каталожный номер:B00001693

Комплект:2

Примечание:

№ на схеме:35

Наименование:CYLINDER HEAD WATER OULET TUBE SERVICE GROUP（RIGHT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:36

Наименование:CYLINDER HEAD WATER OULET TUBE GASKET

Каталожный номер:S00009825+01

Комплект:12

Примечание:

№ на схеме:37

Наименование:THERMOSTAT ASSY

Каталожный номер:S00010201+04

Комплект:2

Примечание:

№ на схеме:38

Наименование:BOLT

Каталожный номер:B00002137

Комплект:8

Примечание:

№ на схеме:39

Наименование:CLAMP

Каталожный номер:B00001575

Комплект:12

Примечание:

№ на схеме:40

Наименование:WATER HOSE

Каталожный номер:S00009971+02

Комплект:2

Примечание:

№ на схеме:41

Наименование:BOLT

Каталожный номер:B00004351

Комплект:4

Примечание:

№ на схеме:42

Наименование:WATER PUMP INLET COMPRESSOR TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:43

Наименование:WATER PUMP INLET TUBE GASKET

Каталожный номер:S00009972+02

Комплект:2

Примечание:

№ на схеме:44

Наименование:STUD

Каталожный номер:B00001136

Комплект:24

Примечание:

№ на схеме:45

Наименование:CYLINDER HEAD WATER OULET TUBE SERVICE GROUP（LEFT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:46

Наименование:WATER HOSE

Каталожный номер:B00002432

Комплект:4

Примечание:

№ на схеме:47

Наименование:INLET PIPE, RADIATOR

Каталожный номер:S00009969+04

Комплект:2

Примечание:

№ на схеме:48

Наименование:WATER PUMP INLET COMPRESSOR TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:
