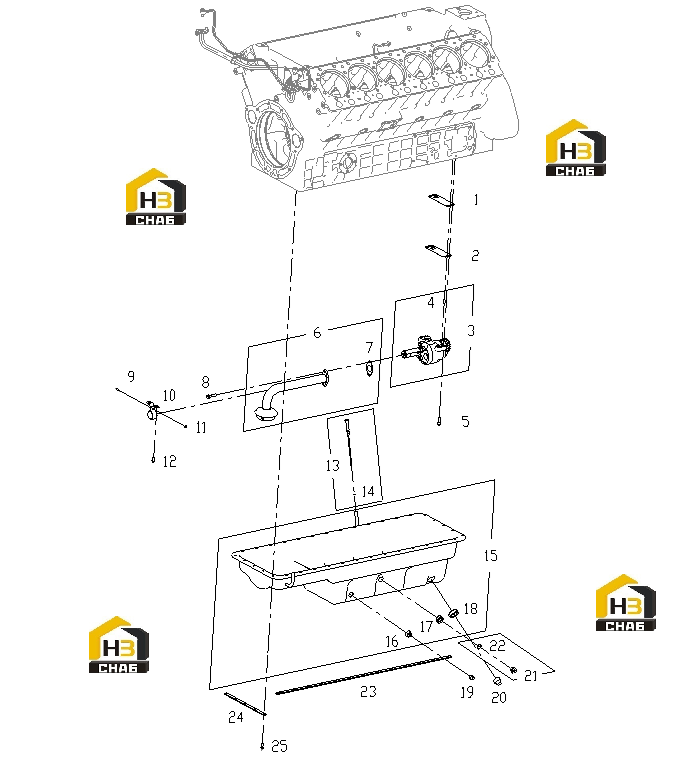

Поддон двигателя, насос масляный и щуп

← Маслоохладитель с комплектующими Система очистки воздуха и турбонагнетатель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:HEX SOCKET PIPE PLUG SERVICE GROUP

Каталожный номер:B00001707

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil and gas separator return pipe

Каталожный номер:S00008950-1+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Tensioner

Каталожный номер:771-03-005+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Dipstick casing

Каталожный номер:771-03-004A+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Dipstick casing welding parts

Каталожный номер:771-03-020A+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil pan

Каталожный номер:S00008952+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:dipstick

Каталожный номер:771-03-006A+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Dipstick plastic pressed parts

Каталожный номер:771-03-030A+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Filter

Каталожный номер:C19AL-19AL005+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Suction pipe suction port cover

Каталожный номер:S00008949-3+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil suction pipe

Каталожный номер:S00008949-2+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil suction pipe flange

Каталожный номер:S00008949-1+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Oil pump parts

Каталожный номер:S00009486+02

Комплект:1

Примечание:

№ на схеме:1

Наименование:GASKET

Каталожный номер:771-15-012+A

Комплект:2

Примечание:

№ на схеме:2

Наименование:SHIM

Каталожный номер:771-15-006+A

Комплект:4

Примечание:

№ на схеме:3

Наименование:OIL PUMP SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIN

Каталожный номер:B00000131

Комплект:2

Примечание:

№ на схеме:5

Наименование:BOLT

Каталожный номер:B00002001

Комплект:4

Примечание:

№ на схеме:6

Наименование:OIL SUCTION PIPE ASSY (WELDED), OIL SUCTION PUMP

Каталожный номер:S00008949+02

Комплект:1

Примечание:

№ на схеме:7

Наименование:GASKET, PIPE FLANGE-OIL SUCTION PUMP

Каталожный номер:S00008960+01

Комплект:1

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:B00004355

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:B00002114

Комплект:1

Примечание:

№ на схеме:10

Наименование:LIFTER, OIL SUCTION

Каталожный номер:S00008951+01

Комплект:1

Примечание:

№ на схеме:11

Наименование:NUT

Каталожный номер:B00000843

Комплект:1

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:B00002132

Комплект:2

Примечание:

№ на схеме:13

Наименование:OIL DIPSTICK ASSY (ASSEMBLED)

Каталожный номер:771-03-040+A

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL RING

Каталожный номер:761-03-005+A

Комплект:1

Примечание:

№ на схеме:15

Наименование:OIL SUMP ASSY (WELDED)

Каталожный номер:S00008950+02

Комплект:1

Примечание:

№ на схеме:16

Наименование:OIL THERMOMETER CONNECTOR

Каталожный номер:761G-03B-007A+A

Комплект:2

Примечание:

№ на схеме:17

Наименование:CONNECTOR

Каталожный номер:761G-18D-008+A

Комплект:1

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:761G-03B-012+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:SQUARE HEAD CONE PIPE PLUG

Каталожный номер:B00001716

Комплект:2

Примечание:

№ на схеме:20

Наименование:SQUARE HEAD CONE PIPE PLUG

Каталожный номер:B00001721

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hexagon socket plug repair assembly

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:22

Наименование:COPPER WASHER

Каталожный номер:B00001839

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPACER

Каталожный номер:771-03-002+A

Комплект:2

Примечание:

№ на схеме:24

Наименование:SPACER

Каталожный номер:771-03-003+A

Комплект:2

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:B00002134

Комплект:36

Примечание:
