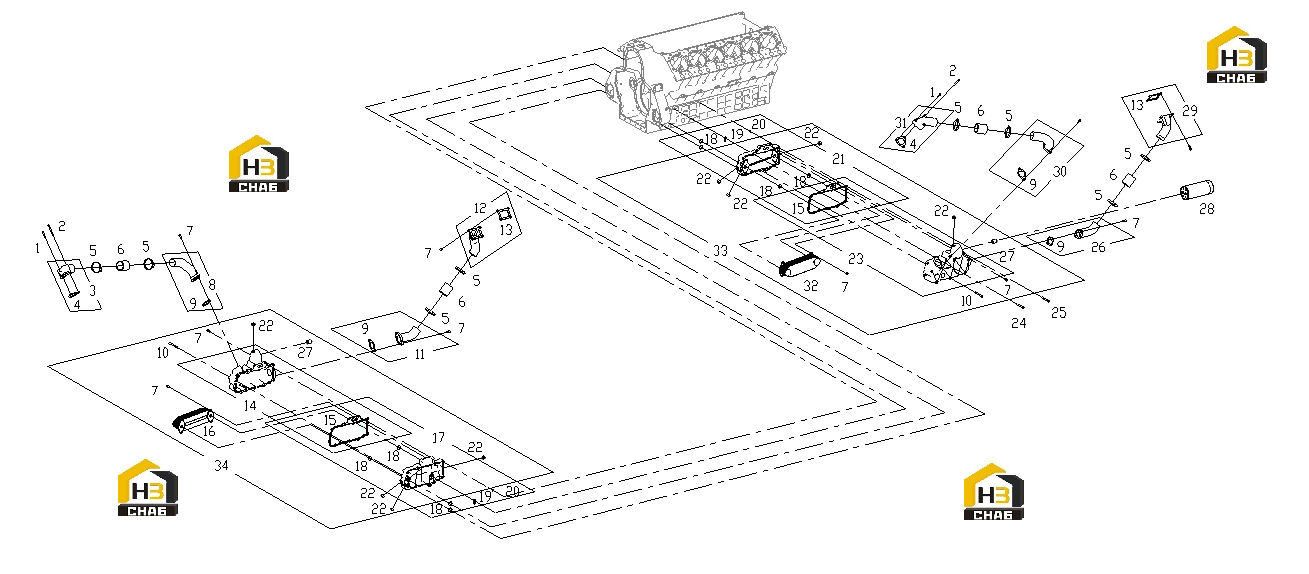

Маслоохладитель с комплектующими

← Система топливная Поддон двигателя, насос масляный и щуп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Left oil cooler inlet pipe

Каталожный номер:S00010049+02

Комплект:1

Примечание:

№ на схеме:

Наименование:Right oil cooler inlet pipe

Каталожный номер:S00010050+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:Left water pump outlet pipe

Каталожный номер:S00010047+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Left inlet pipe of the body

Каталожный номер:S00010053+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Left oil cooler outlet elbow

Каталожный номер:S00010051+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:Left oil cooler cover

Каталожный номер:S00015149+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Left oil cooler seat

Каталожный номер:S00015145+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Right oil cooler seat

Каталожный номер:S00015146+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Right oil cooler cover

Каталожный номер:S00015150+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Right inlet pipe of the body

Каталожный номер:S00010054+01

Комплект:1

Примечание:

№ на схеме:-

Наименование:Right oil cooler outlet elbow

Каталожный номер:S00010052+02

Комплект:1

Примечание:

№ на схеме:-

Наименование:Right water pump outlet pipe

Каталожный номер:S00010048+01

Комплект:1

Примечание:

№ на схеме:1

Наименование:BOLT

Каталожный номер:B00004373

Комплект:2

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:B00002167

Комплект:4

Примечание:

№ на схеме:3

Наименование:WATER PUMP OUTLET TUBE SERVICE GROUP（RIGHT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:4

Наименование:WATER PUMP OUTLET GASKET

Каталожный номер:S00010058+03

Комплект:2

Примечание:

№ на схеме:5

Наименование:CLAMP

Каталожный номер:B00001579

Комплект:8

Примечание:

№ на схеме:6

Наименование:WATER HOSE

Каталожный номер:B00002451

Комплект:4

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:B00004351

Комплект:26

Примечание:

№ на схеме:8

Наименование:WATER INLET PIPE, OIL COOLER SERVICE GROUP（RIGHT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET, WATER OUTLET-OIL COOLER

Каталожный номер:S00010122+02

Комплект:4

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:B00004669

Комплект:16

Примечание:

№ на схеме:11

Наименование:OIL COOLER WATER OUTLET HOSE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:12

Наименование:CYLINDER BLOCK WATER INLET PIPE SERVICE GROUP（RIGHT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:13

Наименование:CYLINDER BLOCK INLET TUBE GASKET

Каталожный номер:S00010042+02

Комплект:2

Примечание:

№ на схеме:14

Наименование:OIL COOLER COVER SERVICE GROUP（RIGHT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:15

Наименование:OIL COOLER GASKET

Каталожный номер:S00015147+01

Комплект:2

Примечание:

№ на схеме:16

Наименование:OIL COOLER（RIGHT）

Каталожный номер:S00010092+02

Комплект:1

Примечание:

№ на схеме:17

Наименование:OIL COOLER BASE SERVICE GROUP（RIGHT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING

Каталожный номер:S00010098+02

Комплект:8

Примечание:

№ на схеме:19

Наименование:RECTANGLE RUBBER SEALING RING

Каталожный номер:S00010099+02

Комплект:2

Примечание:

№ на схеме:20

Наименование:DOWEL SLEEVE

Каталожный номер:S00001515+03

Комплект:4

Примечание:

№ на схеме:21

Наименование:OIL COOLER BASE SERVICE GROUP（LEFT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEXAGON COUNTERSUNK CONE PIPE PLUG

Каталожный номер:B00001699

Комплект:8

Примечание:

№ на схеме:23

Наименование:OIL COOLER COVER SERVICE GROUP（LEFT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:B00004890

Комплект:12

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:B00002034

Комплект:4

Примечание:

№ на схеме:26

Наименование:OIL COOLER WATER OUTLET HOSE SERVICE GROUP（LEFT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:27

Наименование:BANJO TURNBUCKLE

Каталожный номер:G17-104-01+A

Комплект:2

Примечание:

№ на схеме:28

Наименование:OIL FILTER ASSY

Каталожный номер:D17-002-02+B

Комплект:2

Примечание:

№ на схеме:29

Наименование:CYLINDER BLOCK WATER INLET PIPE SERVICE GROUP（LEFT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:30

Наименование:WATER INLET PIPE, OIL COOLER SERVICE GROUP（LEFT）

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:31

Наименование:WATER PUMP OUTLET TUBE SERVICE GROUP（LEFT）

Каталожный номер:-

Комплект:-

Примечание:

№ на схеме:32

Наименование:OIL COOLER（LEFT）

Каталожный номер:S00010091+02

Комплект:1

Примечание:

№ на схеме:33

Наименование:OIL COOLER ASSY（LEFT）

Каталожный номер:S00015437+01

Комплект:1

Примечание:

№ на схеме:34

Наименование:OIL COOLER ASSY（RIGHT）

Каталожный номер:S00015438+01

Комплект:1

Примечание:
