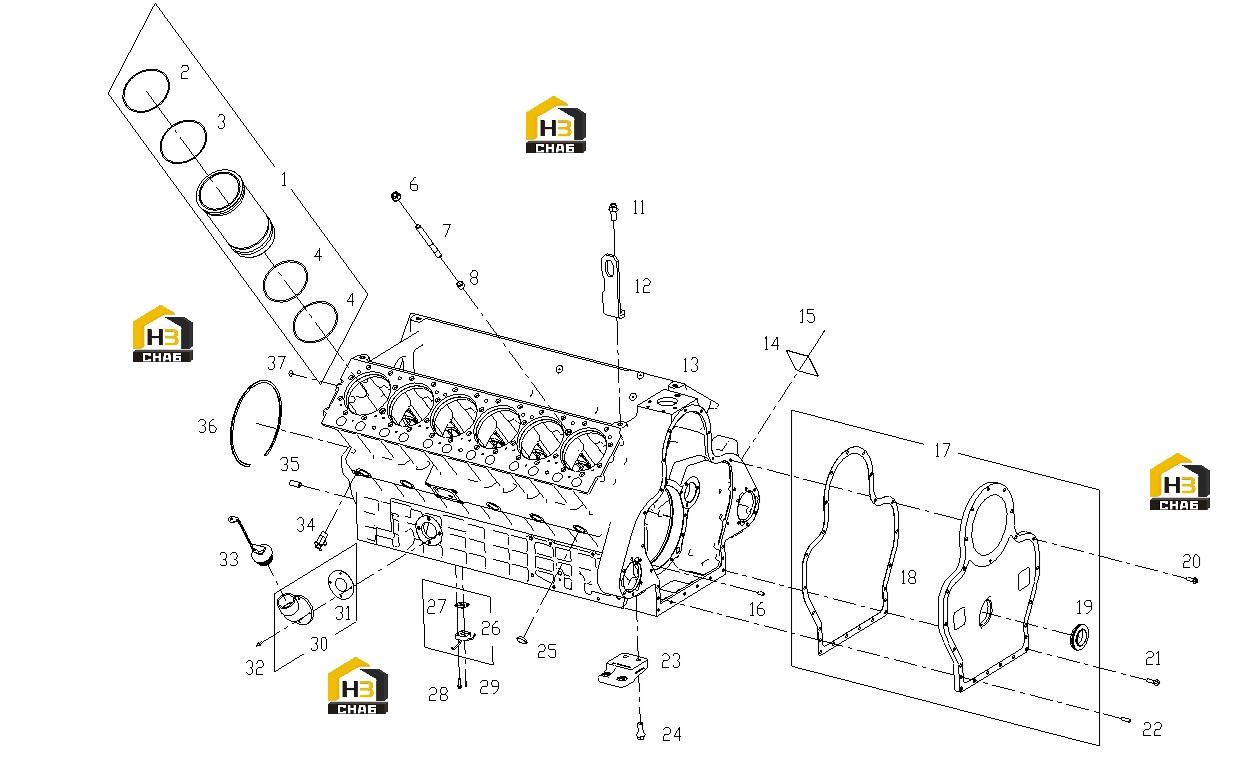

Блок цилиндров

← Система очистки воздуха и турбонагнетатель Валы распределительные →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:Come on, elbow

Каталожный номер:D02B-110-01+A

Комплект:1

Примечание:

№ на схеме:-

Наименование:Nozzle welding parts

Каталожный номер:B774ZL-02-020B+C

Комплект:6

Примечание:

№ на схеме:-

Наименование:Gear chamber cover

Каталожный номер:S00010156+03

Комплект:1

Примечание:

№ на схеме:-

Наименование:Cylinder liner

Каталожный номер:S00009530+03

Комплект:12

Примечание:

№ на схеме:1

Наименование:CYLINDER LINER SERVICE GROUP

Каталожный номер:-

Комплект:12

Примечание:

№ на схеме:2

Наименование:CYLINDER LINER SHIM (0.20mm)

Каталожный номер:S00010059+01

Комплект:12

Примечание:

№ на схеме:3

Наименование:CYLINDER LINER SHIM (0.23mm)

Каталожный номер:S00010060+01

Комплект:12

Примечание:

№ на схеме:4

Наименование:SEAL

Каталожный номер:761-02-003B+A

Комплект:24

Примечание:

№ на схеме:6

Наименование:CYLINDER HEAD NUT

Каталожный номер:S00008189+02

Комплект:76

Примечание:

№ на схеме:7

Наименование:CYLINDER HEAD BOLT

Каталожный номер:S00008188+01

Комплект:76

Примечание:

№ на схеме:8

Наименование:RETAINER SLEEVE

Каталожный номер:761W-02-064A+A

Комплект:4

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:B00002097

Комплект:2

Примечание:

№ на схеме:12

Наименование:EYE PLATE

Каталожный номер:A771Z-02-002+B

Комплект:2

Примечание:

№ на схеме:13

Наименование:CYLINDER BLOCK

Каталожный номер:S00010263+03

Комплект:1

Примечание:

№ на схеме:14

Наименование:NAMEPLATE

Каталожный номер:771-02-031D+A

Комплект:1

Примечание:

№ на схеме:15

Наименование:NAMEPLATE RIVET

Каталожный номер:B00000958

Комплект:4

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:B00001653

Комплект:1

Примечание:

№ на схеме:17

Наименование:GEAR HOUSING COVER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:GASKET, FRONT COVER

Каталожный номер:771-02-003+B

Комплект:1

Примечание:

№ на схеме:19

Наименование:CRANKSHAFT FRONT SEAL

Каталожный номер:761-02-104+A

Комплект:1

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:B00002001

Комплект:5

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:B00002004

Комплект:8

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:B00001655

Комплект:2

Примечание:

№ на схеме:23

Наименование:FRONT ENGINE SUPPORT

Каталожный номер:S00012361+02

Комплект:2

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:B00002098

Комплект:4

Примечание:

№ на схеме:25

Наименование:PLUG

Каталожный номер:761G-04-052D+A

Комплект:10

Примечание:

№ на схеме:26

Наименование:INJECTOR NOZZLE SERVICE GROUP

Каталожный номер:-

Комплект:6

Примечание:

№ на схеме:27

Наименование:GASKET, NOZZLE-INJECTOR

Каталожный номер:B774ZL-02-005+A

Комплект:6

Примечание:

№ на схеме:28

Наименование:12-POINT HEAD BOLT WITH FLANGE

Каталожный номер:B00001477

Комплект:12

Примечание:

№ на схеме:29

Наименование:PIN

Каталожный номер:B00000119

Комплект:12

Примечание:

№ на схеме:30

Наименование:OIL FILLER ELBOW SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:31

Наименование:COVER GASKET

Каталожный номер:D02B-109-02+A

Комплект:1

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:B00002114

Комплект:4

Примечание:

№ на схеме:33

Наименование:COVER ASSY, OIL FILLER

Каталожный номер:D02A-006-01A+C

Комплект:1

Примечание:

№ на схеме:34

Наименование:VALVE ASSY

Каталожный номер:771-02-080+A

Комплект:2

Примечание:

№ на схеме:35

Наименование:PIN

Каталожный номер:B00001660

Комплект:1

Примечание:

№ на схеме:36

Наименование:SPRING LOCK

Каталожный номер:761-02-043A+A

Комплект:13

Примечание:

№ на схеме:37

Наименование:PLUG

Каталожный номер:B00004583

Комплект:1

Примечание:
