Система впуска воздуха c12az-8n3918+b

← Стартер и генератор с комплектующими Трубопровод турбонагнетателя c12bz-12bz001+b →

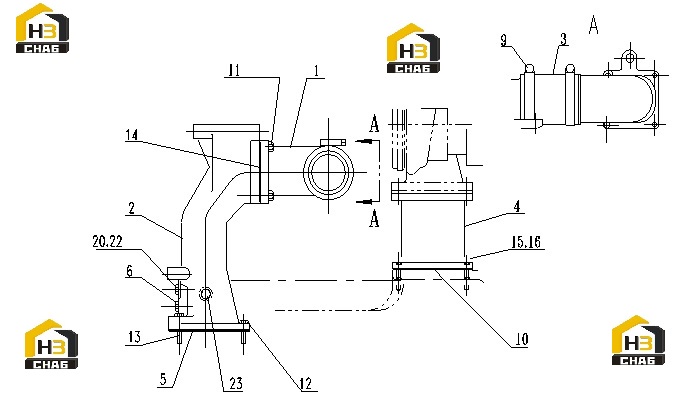

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ELBOW-AIR TRANSFER

Каталожный номер:C12AL-8N8195+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:ELBOW

Каталожный номер:C12AL-12AL029+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:HOSE-AIR

Каталожный номер:C12AL-9S9736+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:ADAPTER-EXHAUST MANIFOLD

Каталожный номер:C12AL-8N8196+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:C04BL-5S6735+B

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUG-PIPE

Каталожный номер:U562A-5M6214+A

Комплект:1

Примечание:

№ на схеме:9

Наименование:CLAMP Q/SC1302-78~101

Каталожный номер:B00001583

Комплект:2

Примечание:

№ на схеме:10

Наименование:GASKET-TURBOCHAGER

Каталожный номер:C12AL-1S4295+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:U311A-1A2029+A

Комплект:4

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:U311A-0S1591+A

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:U311A-4L9337+A

Комплект:2

Примечание:

№ на схеме:14

Наименование:GASKET

Каталожный номер:C12AL-1H7666+B

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT-HIGH TEMP

Каталожный номер:C38AL-7L3195+A

Комплект:4

Примечание:

№ на схеме:16

Наименование:LOCKNUT

Каталожный номер:C13BL-2N2766+A

Комплект:4

Примечание:

№ на схеме:20

Наименование:PLUG-PIPE Q/SC587.1-M10*1

Каталожный номер:B00001724

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER Q/SC598-10*16

Каталожный номер:B00001814

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLUG-PIPE Q/SC584.2-M20*1.5

Каталожный номер:B00001706

Комплект:1

Примечание:
