Трубопровод турбонагнетателя c12bz-12bz001+b

← Система впуска воздуха c12az-8n3918+b Коллектор выпускной →

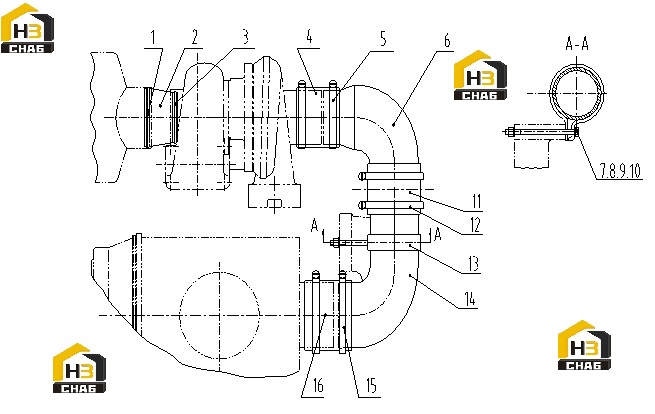

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL RING-METAL

Каталожный номер:C12BL-5L8854+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:COUPLING-TURBOCHARGER EXHAUST

Каталожный номер:C12BL-9L5836+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL RING-METAL

Каталожный номер:C12BL-5L8855+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:WATER PIPE Q/SC646-89*90

Каталожный номер:B00002466

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOOP Q/SC1302-91~114

Каталожный номер:B00001586

Комплект:2

Примечание:

№ на схеме:6

Наименование:ELBOW-TURBO. COMPR. INLET

Каталожный номер:C12BL-12BL012A+A

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT GB/T5782-M10*(150)-10.9

Каталожный номер:B00000377

Комплект:1

Примечание:

№ на схеме:8

Наименование:NUT GB/T6170-M10-Y

Каталожный номер:B00000768

Комплект:1

Примечание:

№ на схеме:9

Наименование:WASHER GB/T97.1-10-200HV-Y

Каталожный номер:B00001275

Комплект:1

Примечание:

№ на схеме:10

Наименование:TAB WASHERS WIWG TAB GB/T854-10

Каталожный номер:B00000974

Комплект:1

Примечание:

№ на схеме:11

Наименование:WATER PIPE Q/SC646-102*100

Каталожный номер:B00002282

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOOP Q/SC1302-105~127

Каталожный номер:B00001556

Комплект:2

Примечание:

№ на схеме:13

Наименование:LOCK-CLAMP

Каталожный номер:C12BL-12BL010A+A

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIPE AS.-AIR TRANSFER

Каталожный номер:C12BL-12BL011A+A

Комплект:1

Примечание:

№ на схеме:15

Наименование:HOOP Q/SC1302-130~152

Каталожный номер:B00001560

Комплект:2

Примечание:

№ на схеме:16

Наименование:WATER PIPE Q/SC646-127*100

Каталожный номер:B00002290

Комплект:1

Примечание:
