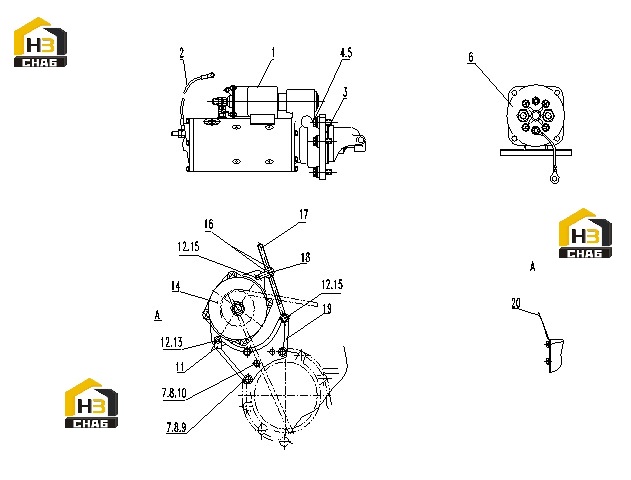

Стартер и генератор с комплектующими

← Вал распределительный c09az-09az001+b Система впуска воздуха c12az-8n3918+b →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:MOTOR GP.-ELECTRIC STARTING BASIC (24V)

Каталожный номер:C11AB-4N3181+B

Комплект:1

Примечание:

№ на схеме:2

Наименование:WIRE AS.

Каталожный номер:C11AB-3N0539+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:C11AL-4H7869+B

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT-12 POINT HEAD

Каталожный номер:C11AL-8S2332+A

Комплект:3

Примечание:

№ на схеме:5

Наименование:WASHER-HEAD

Каталожный номер:U382A-2S0736+A

Комплект:3

Примечание:

№ на схеме:6

Наименование:RELAY

Каталожный номер:11AL005+A

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:U382A-1D4717+A

Комплект:4

Примечание:

№ на схеме:8

Наименование:WASHER-HARD

Каталожный номер:U382A-7X0574+A

Комплект:4

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:U311A-0V0375+A

Комплект:3

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:U311A-5P2566+A

Комплект:1

Примечание:

№ на схеме:11

Наименование:NUT AS.

Каталожный номер:C11BB-9S1240+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:WASHER-HARD

Каталожный номер:U382A-7X0574+A

Комплект:3

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:U311A-5S7383+A

Комплект:1

Примечание:

№ на схеме:14

Наименование:ALTERNATOR GP.-CHARGING(BASIC) 24V-50A

Каталожный номер:C11BB-5S9088+A

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:U311A-7X0338+A

Комплект:2

Примечание:

№ на схеме:16

Наименование:NUT

Каталожный номер:C11BL-1F0748+A

Комплект:2

Примечание:

№ на схеме:17

Наименование:ROD-ALTERNATOR ADJUSTING

Каталожный номер:C11BL-8S4183+B

Комплект:1

Примечание:

№ на схеме:18

Наименование:BLOCK

Каталожный номер:8N2810+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:BRACKET

Каталожный номер:C11BL-11BL001+A

Комплект:1

Примечание:

№ на схеме:20

Наименование:WIRE AS.

Каталожный номер:C11BB-2W8662+A

Комплект:1

Примечание:
