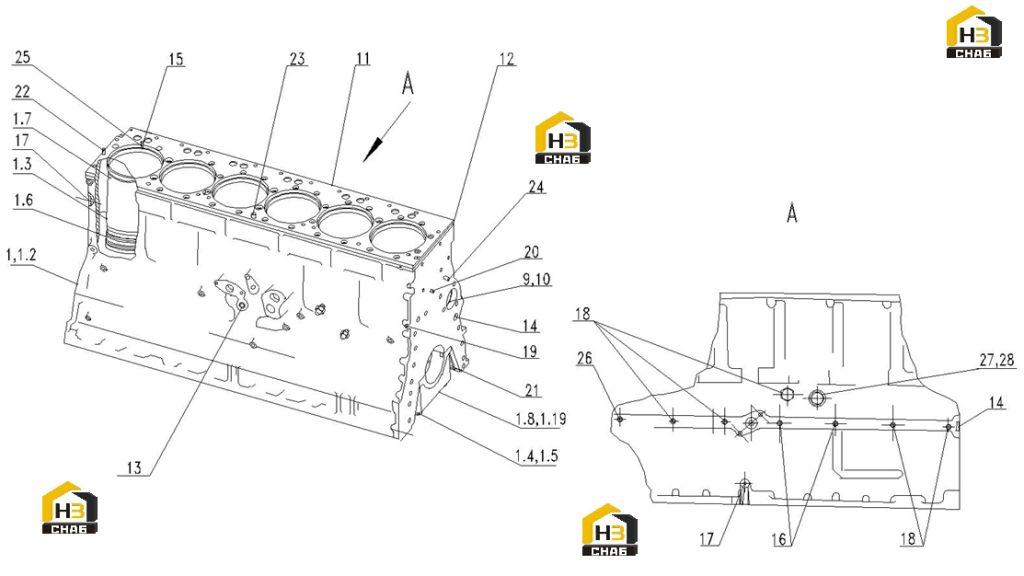

Блок цилиндров c02az-8n5286

← Комплектующие двигателя c00az-00az236 Крышка двигателя передняя c82az-82az102 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BLOCK AS.-CYLINDER

Каталожный номер:C02AB-7N6550

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:LINER-CYLINDER

Каталожный номер:C02AL-1105800

Комплект:6

Примечание:

№ на схеме:1.4

Наименование:CAP-CRANKSHAFT BEARING

Каталожный номер:C02AL-6N8001

Комплект:6

Примечание:

№ на схеме:1.5

Наименование:CAP-CRANKSHAFT BEARING

Каталожный номер:C02AL-6N8002

Комплект:1

Примечание:

№ на схеме:1.6

Наименование:SEAL-O-RING

Каталожный номер:C02AL-5S6670

Комплект:18

Примечание:

№ на схеме:1.7

Наименование:BAND-FILLER

Каталожный номер:C02AL-2W6134

Комплект:6

Примечание:

№ на схеме:1.8

Наименование:BOLT

Каталожный номер:C02AL-7S3224

Комплект:14

Примечание:

№ на схеме:9

Наименование:BEARING

Каталожный номер:C02AL-7M4046

Комплект:4

Примечание:

№ на схеме:10

Наименование:BEARING

Каталожный номер:C02AL-8N4110

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET-PLATE

Каталожный номер:C02AL-7W7546

Комплект:1

Примечание:

№ на схеме:13

Наименование:PLUG

Каталожный номер:C02AL-4B5387

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLUG

Каталожный номер:C04AL-3B0623

Комплект:1

Примечание:

№ на схеме:15

Наименование:DOWEL

Каталожный номер:C02AL-1S9540

Комплект:1

Примечание:

№ на схеме:16

Наименование:PLUG-PIPE(SQUARE COUNTERSUNK)

Каталожный номер:U561C-2B0858

Комплект:3

Примечание:

№ на схеме:17

Наименование:PLUG-PIPE

Каталожный номер:U562A-5M6214

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLUG-PIPE

Каталожный номер:U562A-5M6213

Комплект:4

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:U382A-2S5658

Комплект:14

Примечание:

№ на схеме:20

Наименование:STUD

Каталожный номер:U321A-5S8462

Комплект:1

Примечание:

№ на схеме:21

Наименование:STEEL SPHERE

Каталожный номер:B00000285

Комплект:1

Примечание:GB/T308-9.525

№ на схеме:22

Наименование:PIN

Каталожный номер:U362A-8K1207

Комплект:2

Примечание:

№ на схеме:23

Наименование:PIN

Каталожный номер:U362A-5B7652

Комплект:2

Примечание:

№ на схеме:24

Наименование:PIN

Каталожный номер:U362A-8B6349

Комплект:2

Примечание:

№ на схеме:25

Наименование:SEAL

Каталожный номер:U641A-3S5496

Комплект:1

Примечание:

№ на схеме:26

Наименование:PLUG-PIPE(HEX COUNTERSUNK)

Каталожный номер:U561B-7H3171

Комплект:1

Примечание:

№ на схеме:27

Наименование:PLUG-DRAIN

Каталожный номер:U564C-8M9307

Комплект:1

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:U386A-6F7062

Комплект:1

Примечание:
