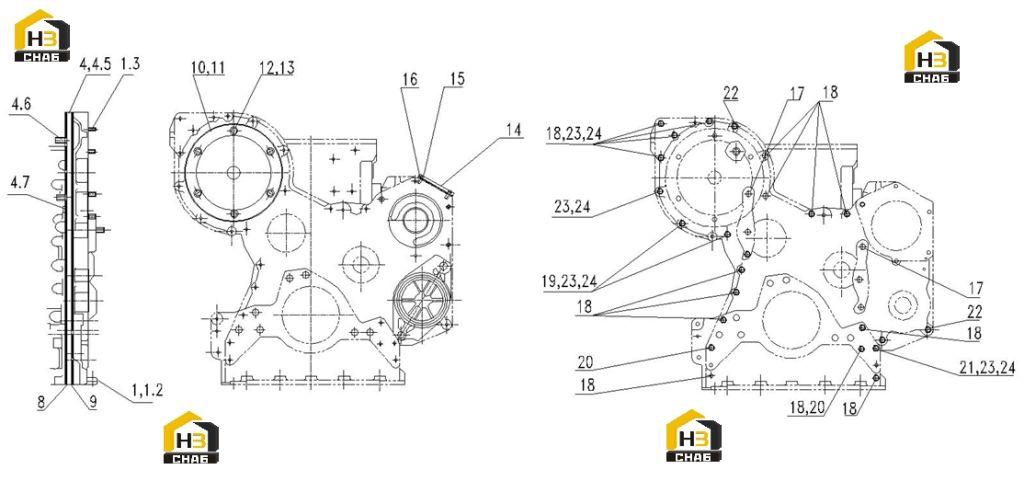

Крышка двигателя передняя c82az-82az102

← Блок цилиндров c02az-8n5286 Корпус маховика c92az-92az005a →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-

Наименование:FRONTPLATE AS

Каталожный номер:C82AB-82AB102

Комплект:1

Примечание:

№ на схеме:1

Наименование:FRONT HOUSING AS

Каталожный номер:C82AB-6I0923

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:HOUSING-FRONT

Каталожный номер:C82AL-4P9863

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:STUD (TYPE 1)

Каталожный номер:U321A-9X2485

Комплект:6

Примечание:

№ на схеме:4.5

Наименование:PLATE-FRONT

Каталожный номер:C82AL-1W7110

Комплект:1

Примечание:

№ на схеме:4.6

Наименование:STUD (TYPE 1)

Каталожный номер:C82AL-82AL102

Комплект:3

Примечание:

№ на схеме:4.7

Наименование:PLUG-PIPE

Каталожный номер:U562A-5M6214

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET-FRONT PLATE

Каталожный номер:C82AL-8N0110

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET-FRONT CORER

Каталожный номер:C82AL-1W3900

Комплект:1

Примечание:

№ на схеме:10

Наименование:COVER-FRONT HOUSING

Каталожный номер:C82BL-M9N5769

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET-FRONT HOUSING COVER

Каталожный номер:C82BL-6N7887

Комплект:1

Примечание:

№ на схеме:12

Наименование:NUT

Каталожный номер:U331A-3S2713

Комплект:6

Примечание:

№ на схеме:13

Наименование:WASHER-HARD

Каталожный номер:C82BL-82BL601

Комплект:6

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:C82BL-4N4526

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:U311A-2P3200

Комплект:2

Примечание:

№ на схеме:16

Наименование:ASKET

Каталожный номер:C82BL-2P2720

Комплект:1

Примечание:

№ на схеме:17

Наименование:BOLT

Каталожный номер:U311A-0308535

Комплект:6

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:U311A-0L2070

Комплект:15

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:U311A-0L2070

Комплект:2

Примечание:

№ на схеме:20

Наименование:BOLT

Каталожный номер:U311A-0L2070

Комплект:2

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:U311A-0L2070

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT

Каталожный номер:U311A-1C2251

Комплект:2

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:U382A-5M2894

Комплект:8

Примечание:

№ на схеме:24

Наименование:HUT

Каталожный номер:U331A-6V8801

Комплект:8

Примечание:
